Conexión hidráulica para placa de montaje

En los cilindros con conexión hidráulica para placa de montaje se pueden montar placas tuberías para la instalación de válvulas.
Se pueden seleccionar placas de montaje con diferentes diseños de los orificios.

La selección del diseño de los orificios adecuado depende de la servoválvula que se vaya a montar y del caudal admisible.
Las recomendaciones para el caudal admisible se pueden consultar en la siguiente tabla.

Diseño de los orificios	ISO	DIN	Qmax	Ejemplo

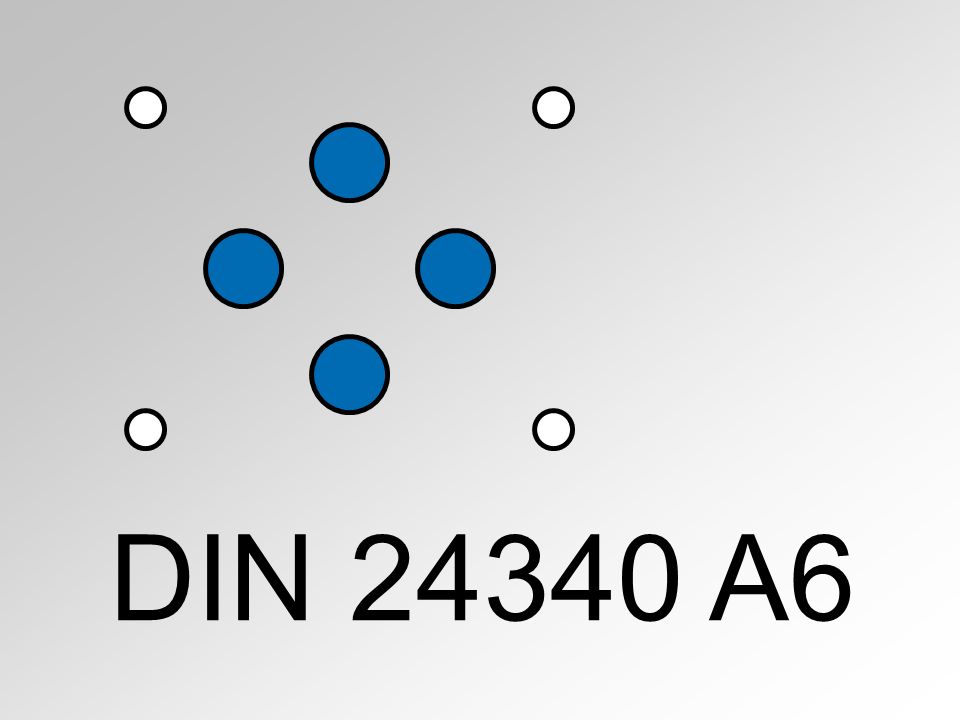

	ISO 4401-03	DIN 24340-A6	40 l/min	NG 6

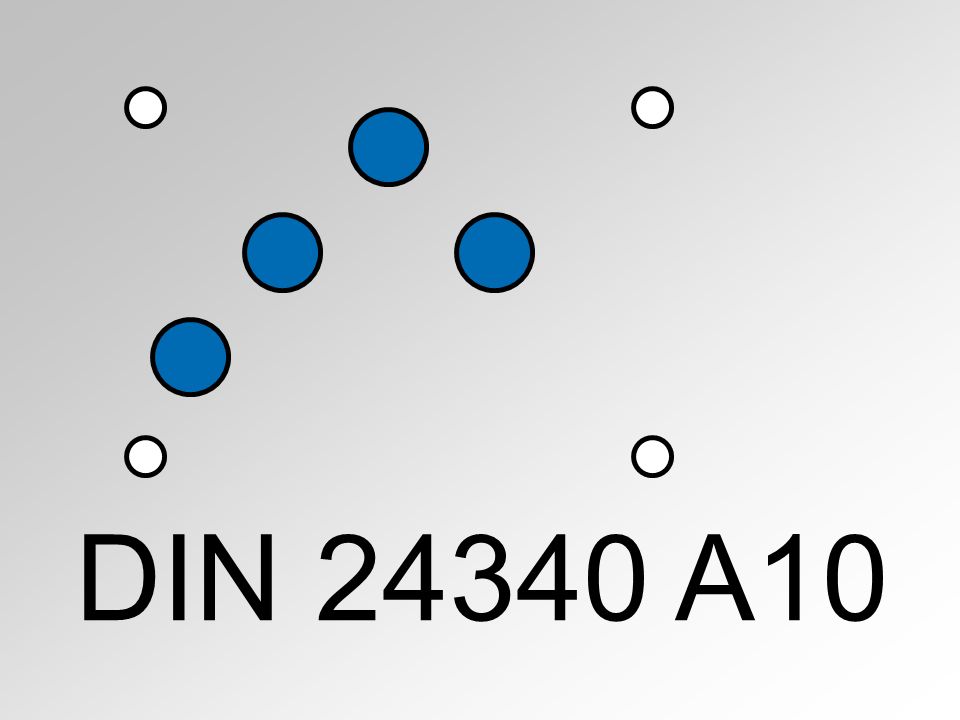

	ISO 4401-05	DIN 24340-A10	100 l/min	NG 10

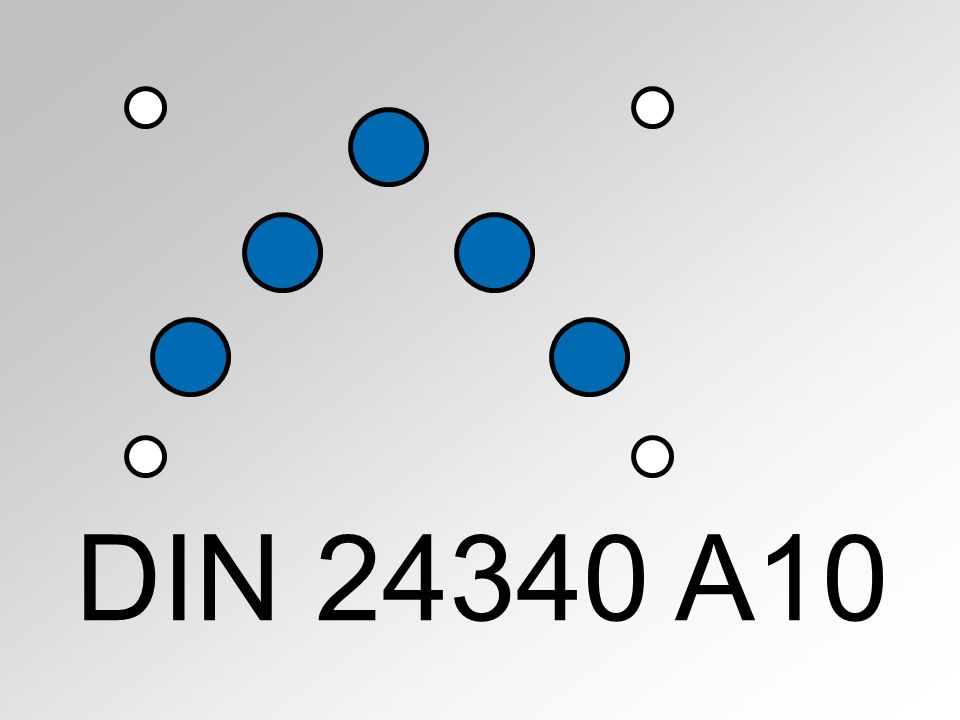

	ISO 4401-05 con T2	DIN 24340-A10 con T2	160 l/min	NG 10

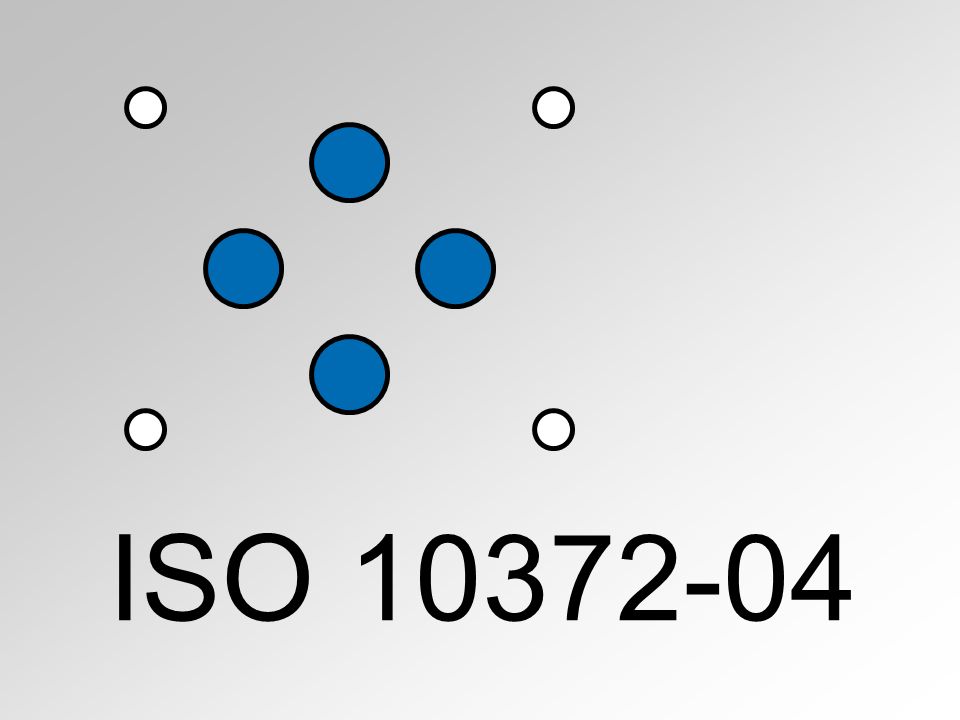

	ISO 10372-04	Moog 76	63 l/min	Moog 76

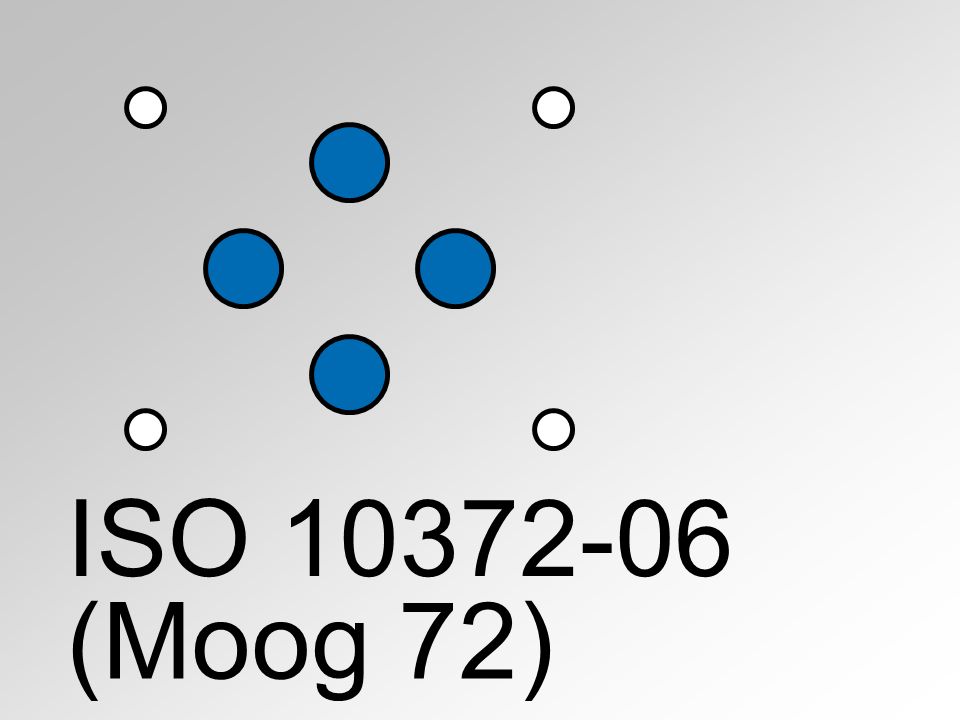

	ISO 10372-06	-	250 l/min	Moog 72

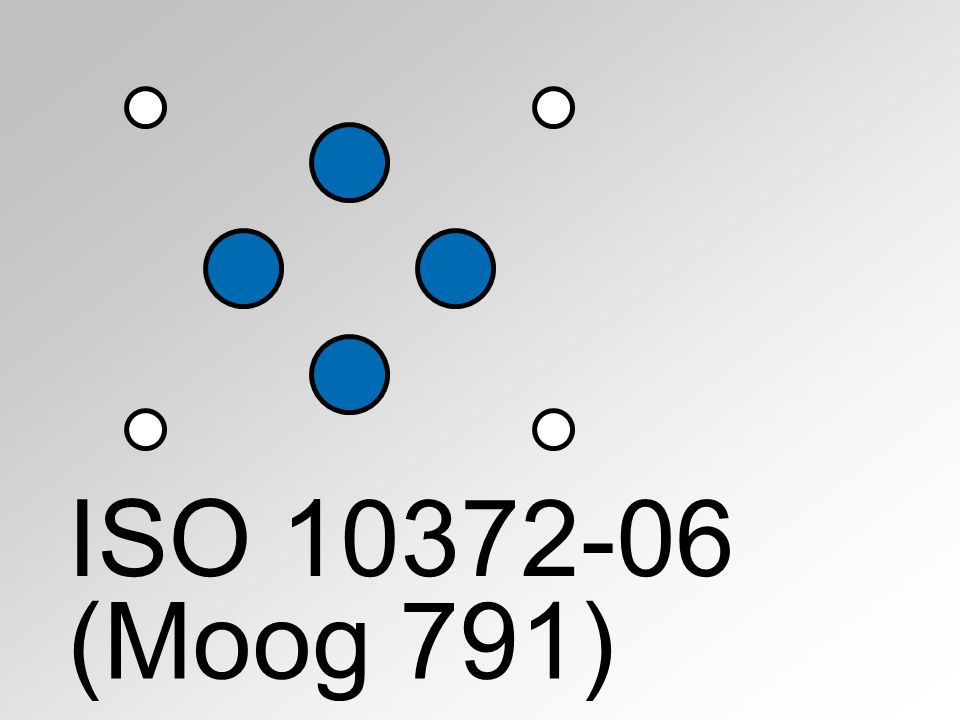

	ISO 10372-06	-	250 l/min	Moog 791
