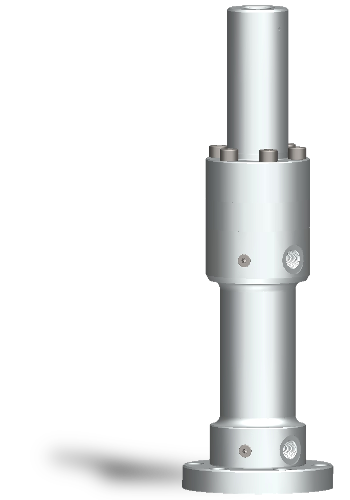

Esto es lo que distingue a nuestro multiplicador de presión:
  • Solución económica para el funcionamiento cíclico
  • Aumento de presión hasta 4.000 bar
  • Útil cuando se necesita alta presión temporalmente
  • Ahorro de energía en instalaciones hidráulicas

Funcionamiento de los multiplicadores de presión hidráulicos
El lado secundario puede funcionar con casi cualquier medio

Función general de los multiplicadores de presión

En el multiplicador de presión, una superficie A1 con el diámetro efectivo D1 se somete a la presión primaria p1. La fuerza resultante genera en la superficie más pequeña A3 con el diámetro efectivo D2 una presión de multiplicación p2 (presión secundaria) que corresponde a la relación de superficies.

Función y uso en aplicaciones de prueba

Con un cilindro hidráulico accionado servohidráulicamente (cilindro primario) se puede generar cualquier perfil de desplazamiento del vástago. Este perfil de desplazamiento genera una evolución de la presión arbitraria en la cámara de alta presión, que se puede aplicar como presión de prueba a una pieza de prueba.

Los componentes pueden, p. ej., ser sometidos a presión interna pulsante, ideal para pruebas de estallido en cuerpos huecos como mangueras, tubos y depósitos. El cilindro de prueba puede funcionar con aceite hidráulico, mientras que la parte de alta presión funciona con fluidos respetuosos con el medio ambiente como el agua.

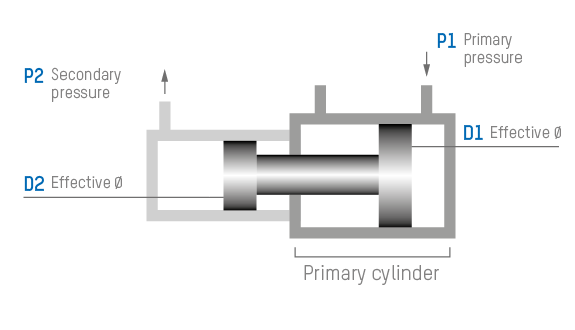

En el multiplicador de presión, una superficie A1 se somete a la presión primaria p1. La fuerza resultante genera en la superficie más pequeña A3 una presión de multiplicación p3 (presión secundaria) que corresponde a la relación de superficies.
¡Póngase en contacto con nosotros y le asesoraremos con mucho gusto!Y seleccionaremos el multiplicador de presión adecuado para usted.
Llamar ahora Escríbenos

Datos técnicos de los multiplicadores de presión
Propuestas de diseño

p2
[bar]		 D1
[mm]		 D2
[mm]		 Relación
de transmisión		 p1
[bar]		 Dinámica

630		 100
125
160		 60
80
100		 2,78
2,44
2,56		 227
258
246
hasta 20 Hz*

1.600		 125
160
200		 50
60
80		 6,25
7,11
6,25		 256
225
256
hasta 10 Hz*

4.000
 		 125
160
200		 30
40
50		 17,36
16,00
16,00		 230
250
250
estático

Todos los tamaños y presiones de los amplificadores de presión a petición.
* Los límites dinámicos dependen, entre otras cosas, de la carrera o del volumen de carrera del multiplicador de presión y de la amplitud de oscilación de la presión secundaria p2. Estos datos influyen en la vida útil a través de la compresión del fluido y los tiempos de aumento de presión y deben calcularse en el caso de aplicación.

Cuestionario
Multiplicador de presión
Para el diseño de un multiplicador de presión para un volumen de carrera y de suministro definido, se requiere información sobre el fluido y la presión secundaria.
