Cálculo
Diseño de cilindros hidráulicos
En el diseño de cilindros hidráulicos, la fuerza y la velocidad deben calcularse en función de la presión existente en la cámara del cilindro y del caudal disponible.
Deben tenerse en cuenta los valores admisibles para la presión de trabajo, en función de la serie de presión, así como la velocidad admisible del aceite en las conexiones hidráulicas.

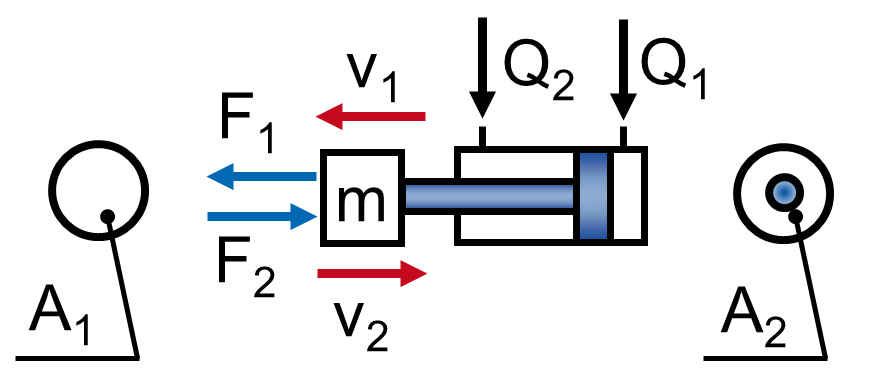

| Fórmulas para el cálculo de cilindros hidráulicos | Cilindro simple vástago A2 < A1 |

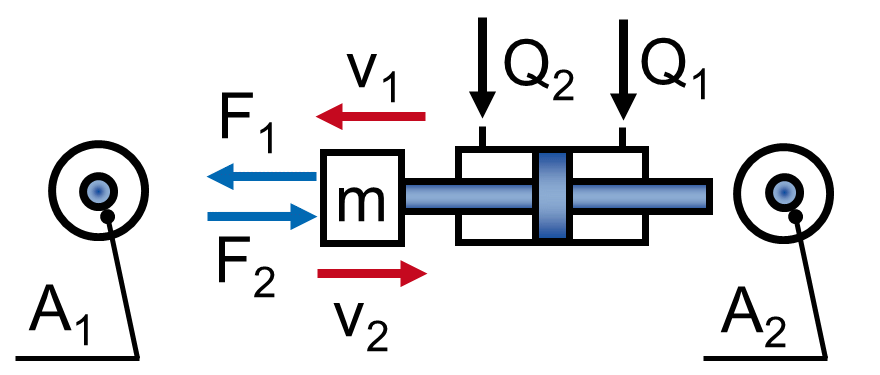

Cilindro de doble vástago A2 = A1 |
 |
 |
|
| Área efectiva al salir |  |
 |
| Área efectiva al entrada cilindro |  |
 |
| Fuerza al salir |  |
|
| Fuerza al entrada cilindro |  |
|
| Caudal para salir |  |
|
| Caudal para entrada cilindro |  |
|
| Símbolos | |
| Dk | Diámetro del pistón |
| ds | diámetro de vástago de émbolo |
| p | Presión en el cilindro |
| A1, A2 | Áreas efectivas del cilindro |
| F1, F2 | Fuerza de presión y fuerza de tracción del cilindro |
| v1, v2 | Velocidad de desplazamiento |
| Q1, Q2 | Caudal |
Otras fórmulas de cálculo para el diseño de cilindros hidráulicos:
Fórmulas de cálculo para el diseño de cilindros hidráulicos
Cálculo de las velocidades de aceite permitidas
Cálculo de la resistencia al pandeo de los cilindros hidráulicos
Cálculo de casos de pandeo: fijaciones del vástago y del cilindro
Cálculo del movimiento sinusoidal de cilindros hidráulicos y cilindros de oscilación
