Características de los filtros de ventilación:
  • Diseño como filtro de rosca
  • Alta capacidad de retención de suciedad
  • Con borde de sellado, no requiere junta
  • Presión de trabajo hasta 10 bar
  • Temperatura hasta 100 °C
  • Fluido: aire, gases, vapores (compatible con bronce)
  • disponible en stock

Función de los filtros de rosca
Filtre aire, gases y vapores

Los filtros de rosca de Hänchen constan de un elemento de bronce sinterizado integrado en un cuerpo de acero galvanizado. Se utilizan para la ventilación de espacios a baja presión, como por ejemplo en depósitos de aceite o cámaras sin presión en cilindros hidráulicos, así como en sistemas hidráulicos. Los filtros de ventilación impiden la entrada y, por tanto, los daños causados por cuerpos extraños en el aire entrante. Se utilizan como filtros de ventilación y filtros de purga. Los filtros de rosca se caracterizan por su alta capacidad de retención de suciedad y su larga vida útil, y son especialmente adecuados para filtrar aire y gases en circulación.


Limpieza de los filtros de rosca


La suciedad visible del elemento filtrante puede eliminarse a contracorriente con aire. La suciedad en el interior del filtro de aire, como por ejemplo aceite, puede eliminarse con disolvente.

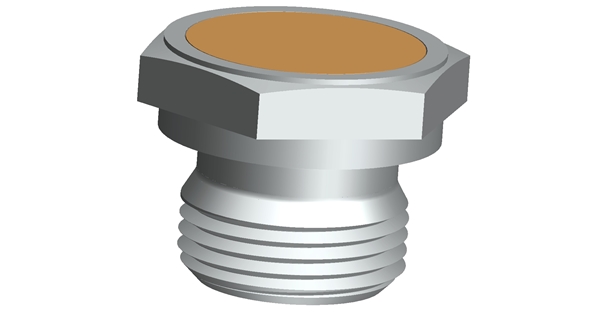

Los filtros de ventilación Hänchen constan de un elemento de bronce sinterizado integrado en un cuerpo de acero galvanizado.

Datos técnicos de los filtros de ventilación o filtros de rosca

Diseño de la
rosca
 b
 c
 L
 SW
 N.º de artículo
Caudal de aire en
[l/min] con dp=0,25 bar
G 1/8 8 14 18 17 0300700A 50
G 1/4 10 19 18 22 0300800A 100
G 3/8 12 23 20 24 0300900A 130
G 1/2 14 26 23 27 0301000A 160
G 3/4 16 32 25 32 0301100A 220
G 1 18 39 30 41 0301200A 400
M 10 x 1 8 14 18 17 0301300A 50
M 12 x 1,5 10 17 18 22 0301400A 100
M 18 x 1,5 10 23 20 24 0301500A 130
M 22 x 1,5 14 16 23 27 0301600A 160
M 27 x 2 26 32 25 32 0301700A 220
M 33 x 2 18 39 30 41 0301800A 400

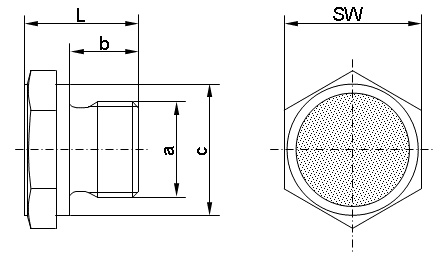

Dimensiones del filtro de aire
