Series de los cilindros hidráulicos
Diseño de cilindros hidráulicos
La serie es la medida de la presión nominal del cilindro hidráulico.

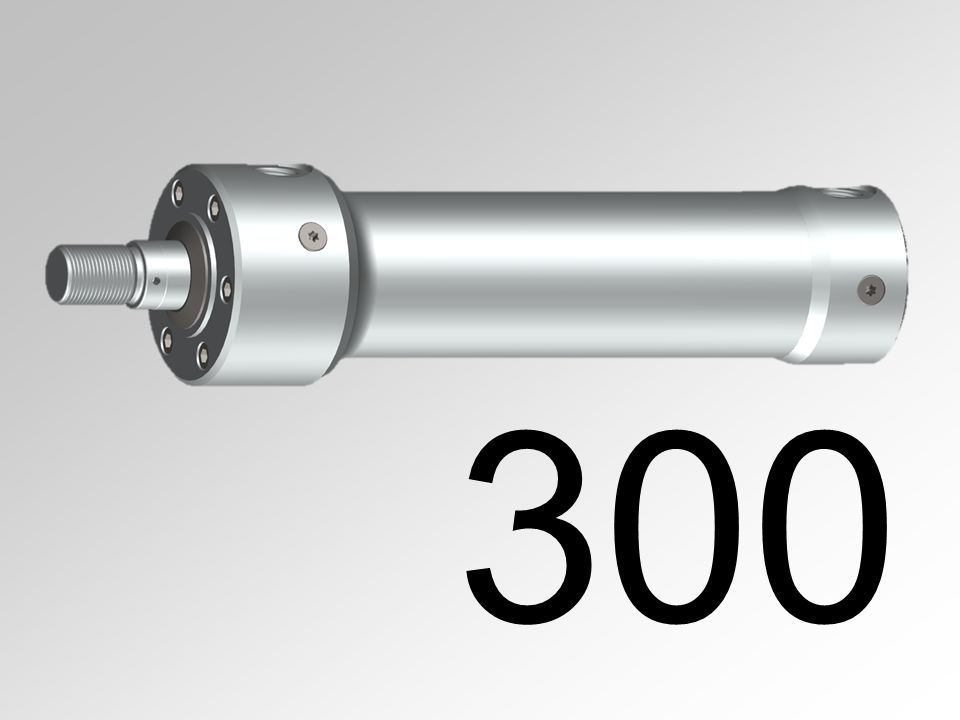

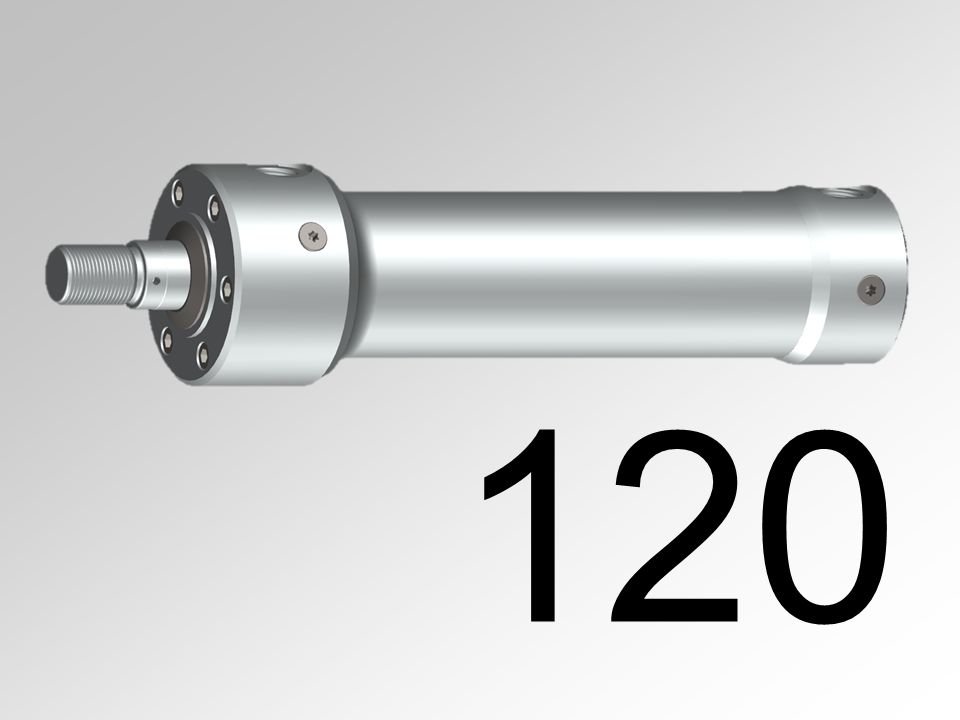

Las series Hänchen serie 120 y serie 300 se caracterizan por un diseño especialmente compacto y, por lo tanto, pueden aprovechar especialmente la ventaja de la densidad de fuerza.

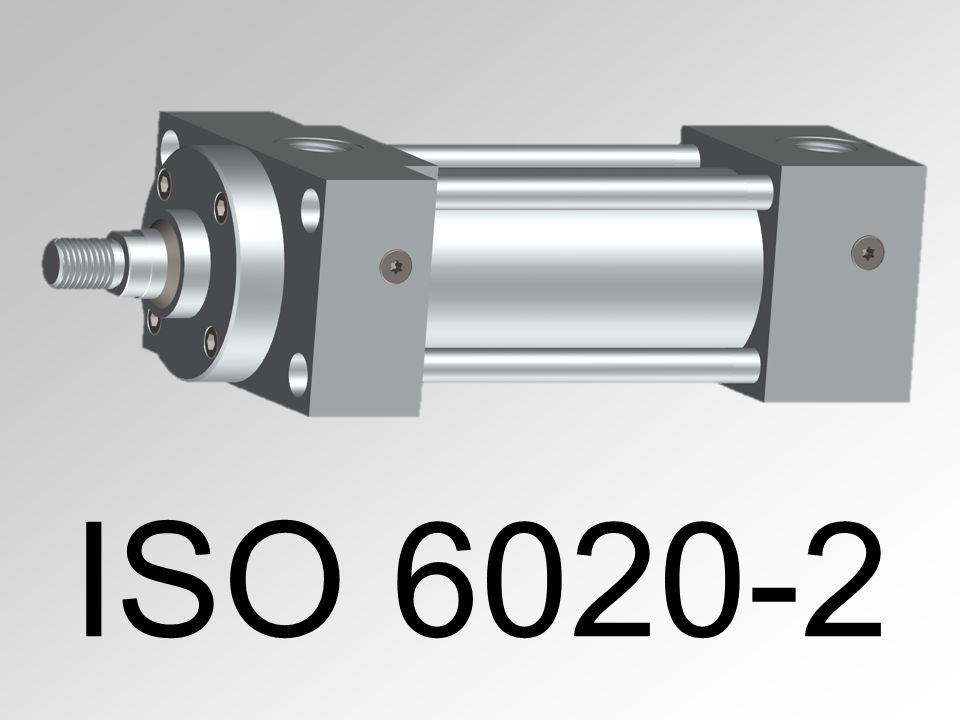

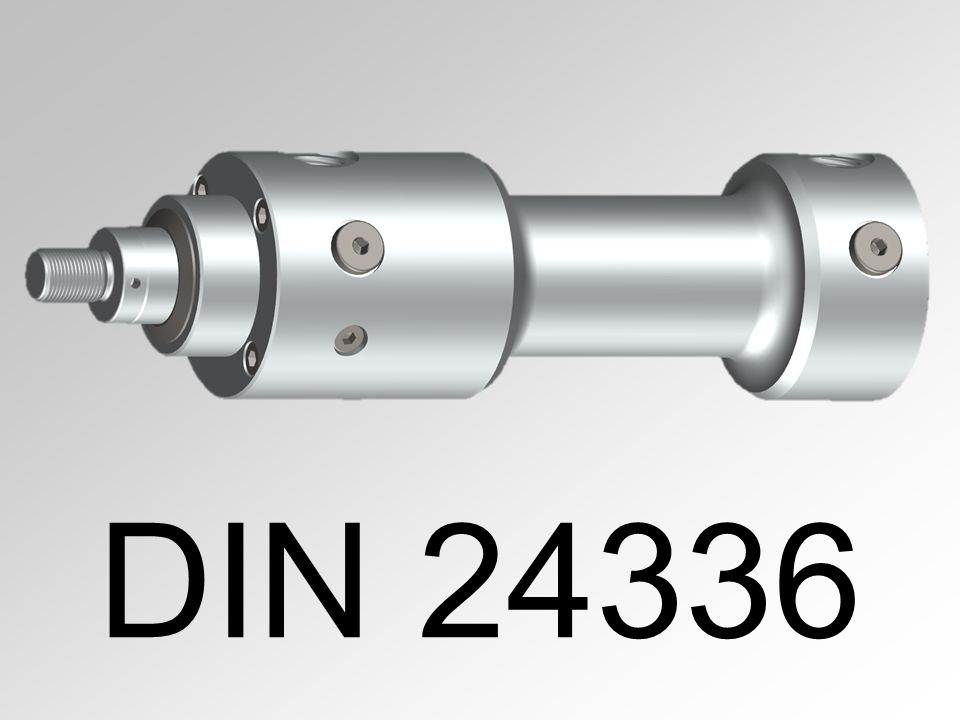

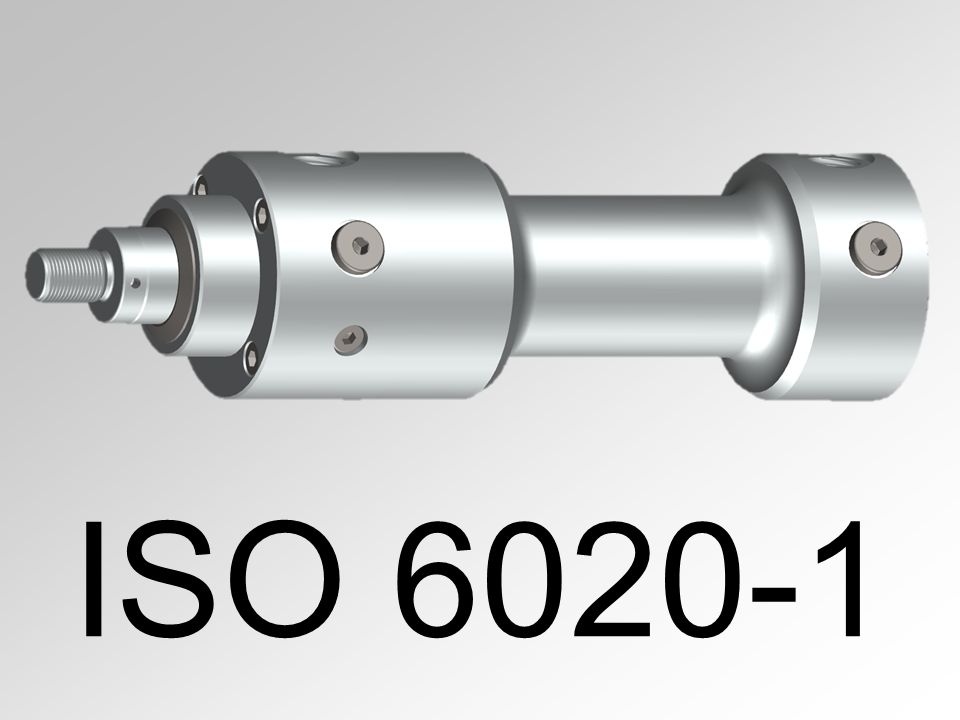

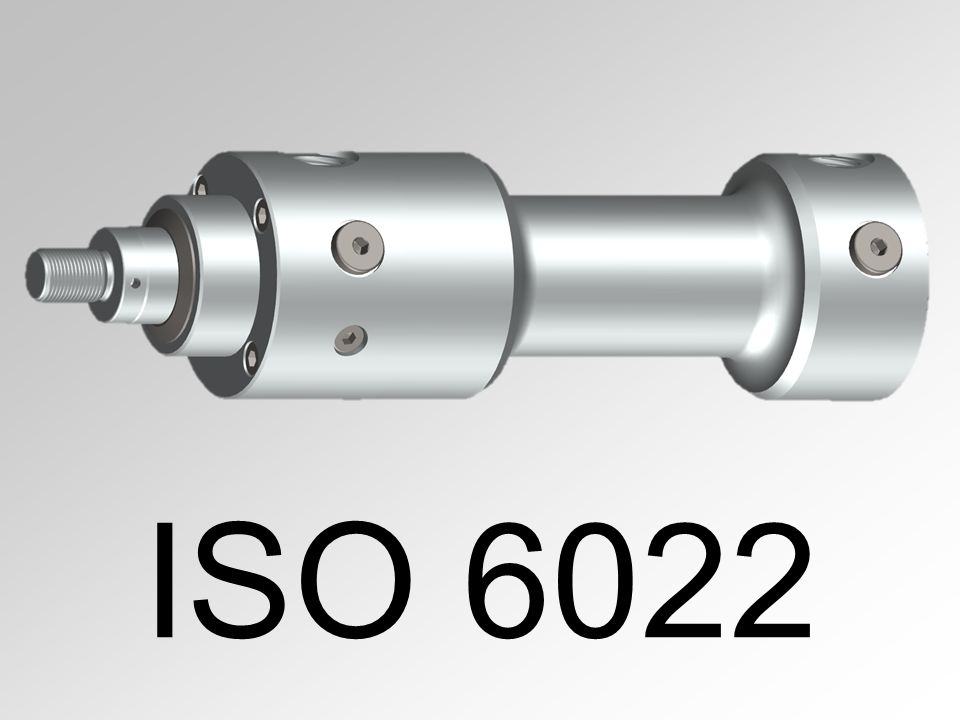

La serie 100, serie 160, serie 250 y serie 660 cumplen las normas respectivas al seleccionar el sistema de juntas básico.

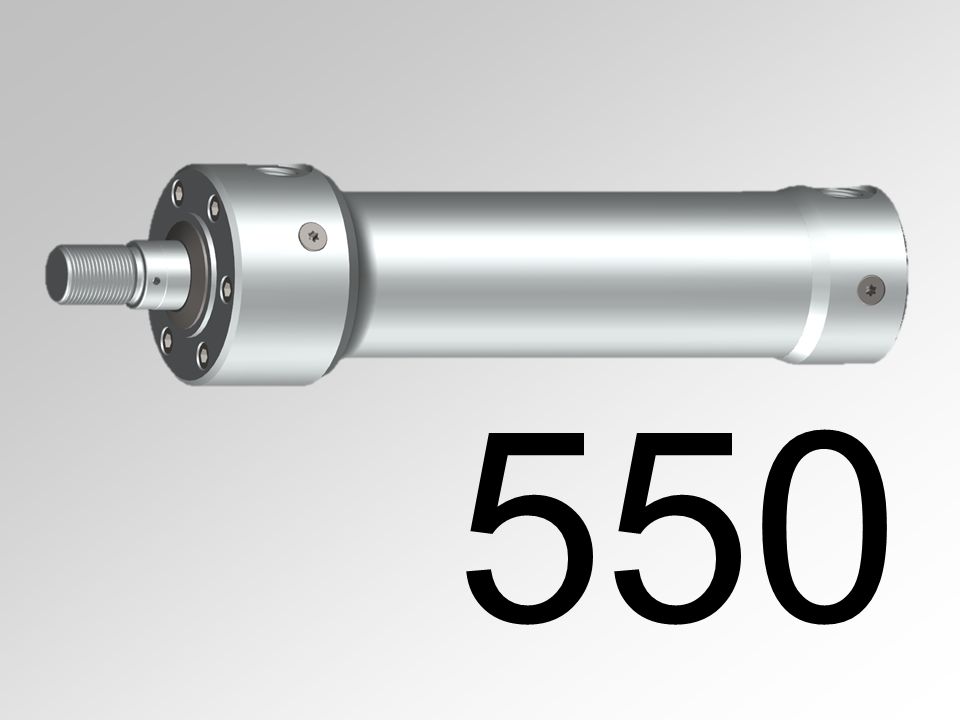

La serie 550 corresponde a las dimensiones de instalación, como por ejemplo, la rosca del vástago, las dimensiones de la brida o de la rótula, según la norma ISO 6022, el cilindro básico en sí corresponde a la serie 300 con todas sus ventajas.

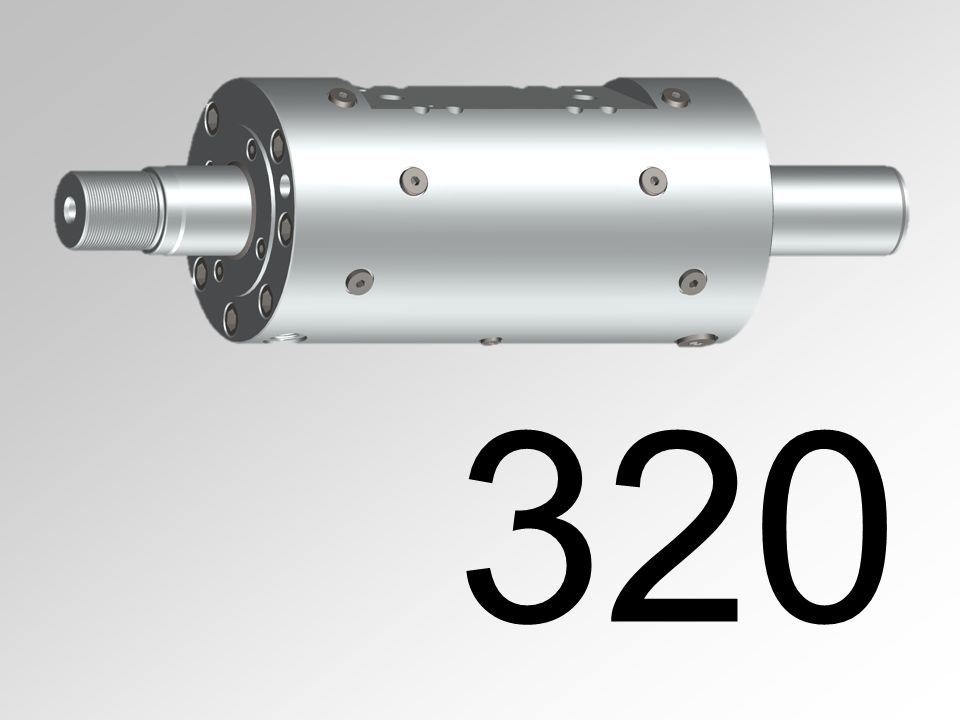

La serie 320 designa la serie de cilindros de prueba para aplicaciones altamente dinámicas.
Resumen de las series
| Serie |  Serie 120 |
 Serie 300 |
 Serie 100 |
 Serie 160 |
| Norma | Estándar Hänchen | Estándar Hänchen | DIN 24336 | DIN ISO 6020-1 |
| Presión máx. admisible | 15 MPa 20 MPa |
30 MPa | 10 MPa | 16 MPa |
| configurable en HäKo | configurable en HäKo | consultar en Hänchen | configurable en HäKo |
| Serie |  Serie 660 |
 Serie 250 |
 Serie 550 |
 Serie 320 |
| Norma | DIN ISO 6020-2 | DIN ISO 6022 | Medidas ISO 6022 | Cilindro de prueba Hänchen |
| Presión máx. admisible | 16 MPa | 25 MPa | 25 MPa | 32 MPa |
| consultar en Hänchen | consultar en Hänchen | configurable en HäKo | configurable en HäKo |
