Sistemas de juntas, elementos de guía
Números de piezas individuales y series pequeñas
- La tecnología de juntas es una de nuestras competencias clave
- Experiencia en sistemas de guiado de precisión
- Grandes diámetros de componentes, hasta 200 mm
- Hecho en Alemania
Tecnología de juntas y tecnología de guiado
Sistemas de juntas
- Presiones de hasta 2.000 bar
- Temperaturas de -40°C a 200°C
- Fluidos entre partes móviles o estáticas
- Aceites minerales, sintéticos, biodegradables o medios muy especiales
Elementos de guiado
-
Fundición o metal no ferroso
-
Capa de bronce o plástico firmemente unida al componente
-
Bandas de guía o casquillos de apoyo

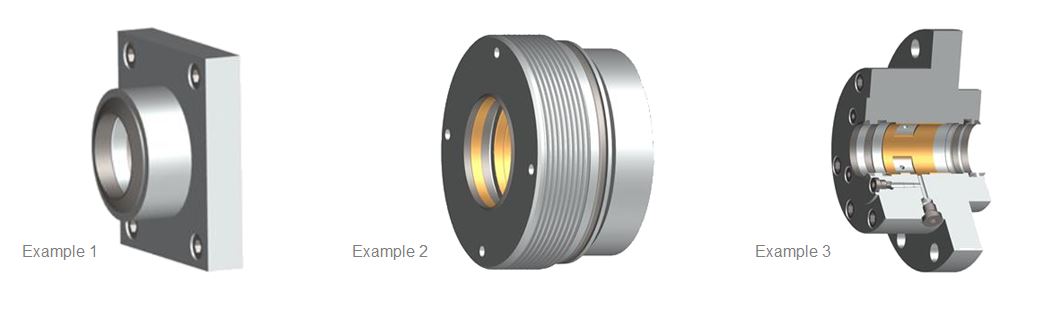

Ejemplos
Típico de Hänchen: Estamos como en casa en la tecnología de juntas y guiado.
Desde la tecnología de juntas convencional hasta el cojinete hidrostático, estaremos encantados de asesorarle. Diámetro del componente de 12 mm a 200 mm.
- Ejemplo 1: Brida de cojinete liso
-
Las bridas se fijan a la máquina con tornillos para poder absorber las fuerzas de los vástagos o ejes.
Desarrollamos bridas de cojinete con sistemas de guiado exactos como cojinetes deslizantes, por ejemplo, con el recubrimiento de composite especial Servoslide®. Este recubrimiento, firmemente integrado en el cierre, se puede utilizar hasta una temperatura de trabajo de 80°C. Las superficies de deslizamiento de la guía de composite tienen un efecto amortiguador de vibraciones, evitan la presión en los bordes y garantizan movimientos en gran medida sin stick-slip.
- Ejemplo 2: Casquillo de junta y guiado
-
Los casquillos de junta y guía se utilizan en máquinas en las que los vástagos o ejes se sacan de un espacio de presión.
Las juntas adecuadas pueden soportar presiones de hasta 300 bar y más y mantener diversos fluidos en el interior del espacio de la máquina.
Para dar al vástago o eje un asiento de cojinete perfecto, se utilizan cojinetes lisos de acero con una guía de bronce de alta precisión. De este modo, se pueden realizar pasajes de vástagos y ejes para temperaturas de hasta 200°C. - Ejemplo 3: Cojinete hidrostático
-
El cojinete hidrostático es un sistema de guiado sin contacto en el que el vástago o eje „flota” sobre una película de aceite. Con esto se pueden realizar cojinetes lineales o rotativos con las fuerzas de fricción más bajas y, al mismo tiempo, una resistencia a la flexión muy alta.
El suministro de presión de las bolsas de cojinete del cojinete hidrostático se realiza mediante la presurización activa de las bolsas de cojinete dispuestas en la periferia.
Adaptamos el vástago o eje correspondiente a sus necesidades.
