Fuerzas transversales
Cálculo de cilindros hidráulicos
Los cilindros de prueba de la serie 320 pueden soportar altas fuerzas transversales que actúan sobre el vástago, sin que se dañe el cilindro o el vástago.
La magnitud de la fuerza transversal admisible depende principalmente de la carrera total del cilindro y del diámetro del vástago, así como del sistema de guía en el cierre - Servofloat® o Servobear®.
Además, la fuerza transversal admisible depende de la posición de la carrera, de modo que se puede permitir una mayor carga lateral en el estado retraído que en el estado extendido.

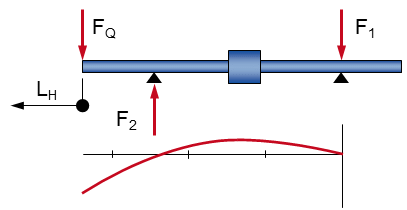

| LH | Posición de la carrera |
| FQ | Fuerza transversal |
| F1, 2 | Carga del rodamiento |
Las fuerzas transversales admisibles se indican para las posiciones de carrera extendida, posición central y retraída.
