Fijación
Elementos de fijación de cilindros redondos
Los diferentes elementos de fijación de los cilindros redondos, como las cabezas de rótula, los pivotes o las bridas, sirven para la transmisión de fuerza. En Hänchen, estos se sueldan directamente a la camisa del cilindro.
Tenga en cuenta las dilataciones del cilindro debidas a la presión y la temperatura.
El cilindro hidráulico representa un elemento de accionamiento. No puede ni debe ser un elemento de construcción. Durante el montaje y durante el funcionamiento, no deben actuar cargas laterales sobre los vástagos.
En el caso de los cilindros en versión pivotante, prevea suficiente espacio entre la cabeza de rótula y la horquilla, la charnela hembra o similar para pivotar e inclinar.
Resumen de las fijaciones
 |
Versión básica |
 |

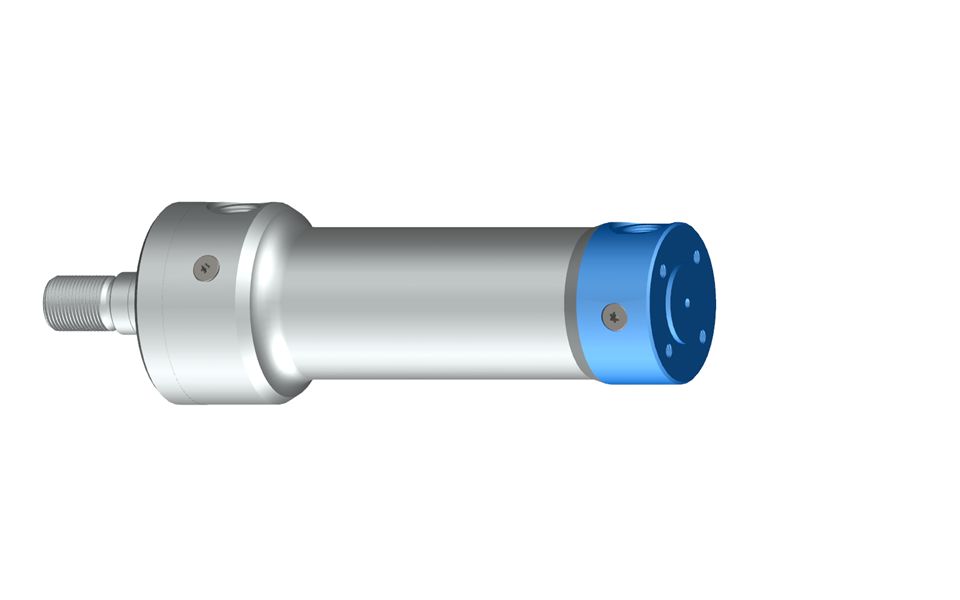

Agujeros roscados lado del pistón |
 |

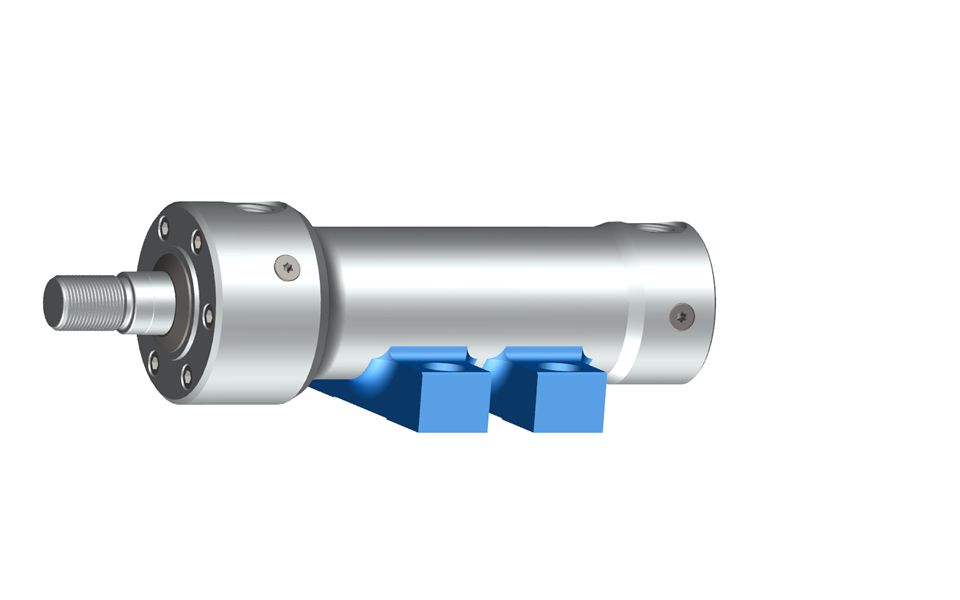

Fijación por patas soldado |
 |

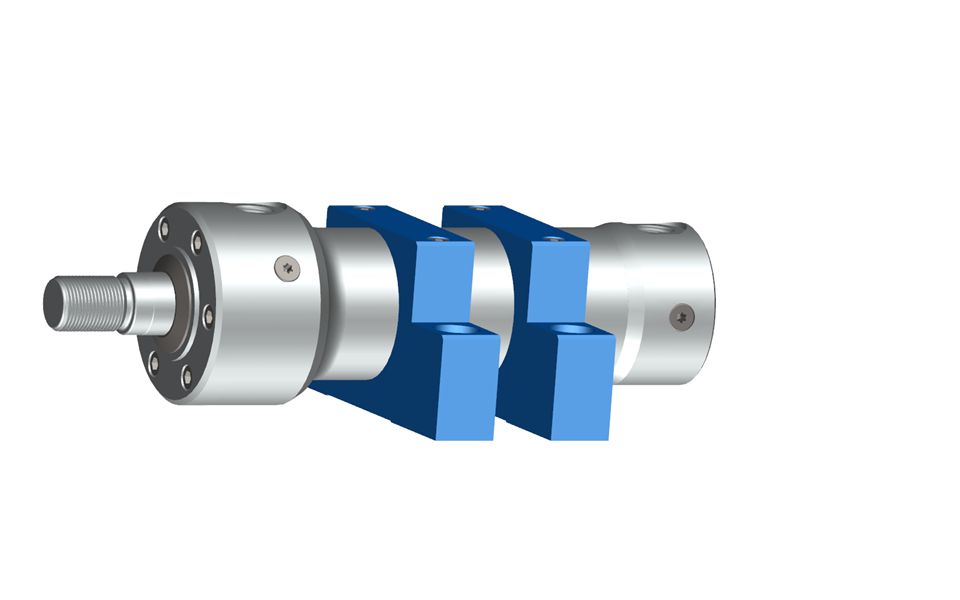

Fijación por patas atornilladas |
 |

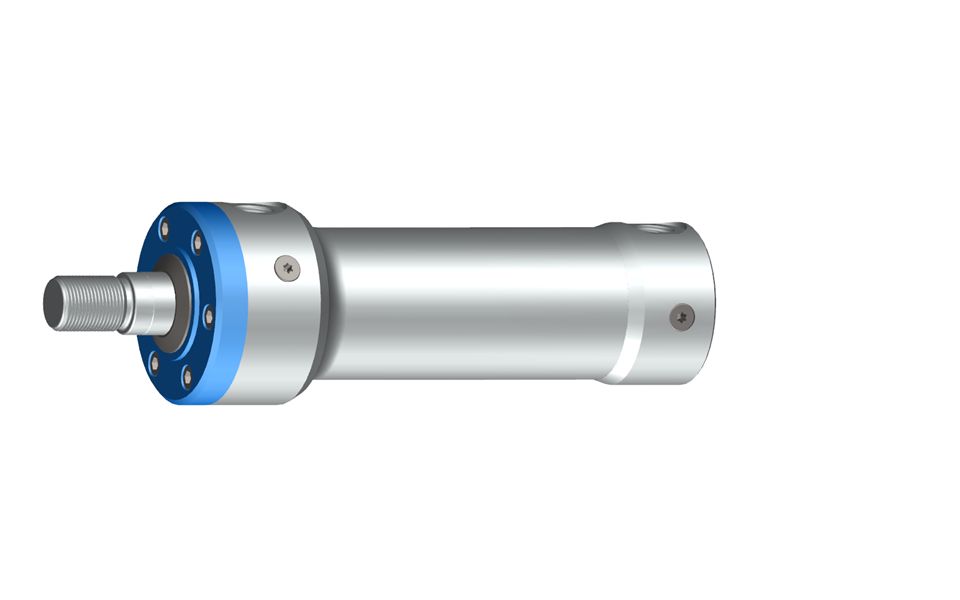

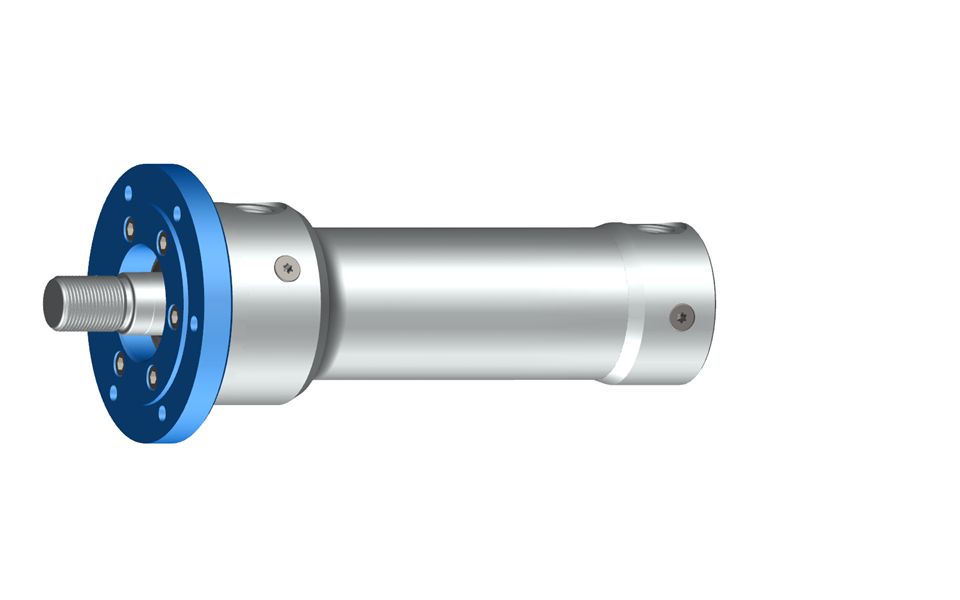

Brida circular lado del vástago |
 |

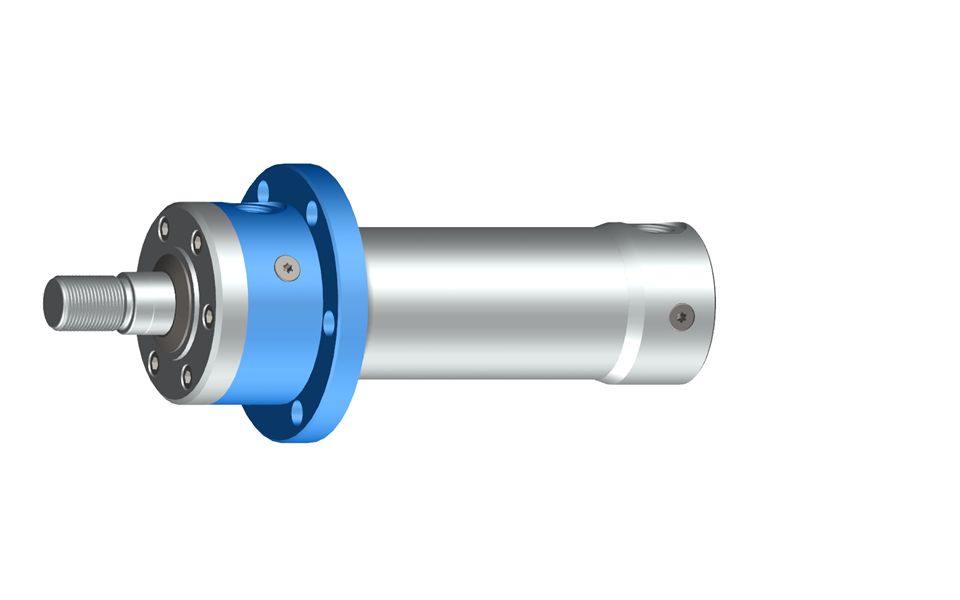

Brida circular en el cuerpo del cilindro |
 |

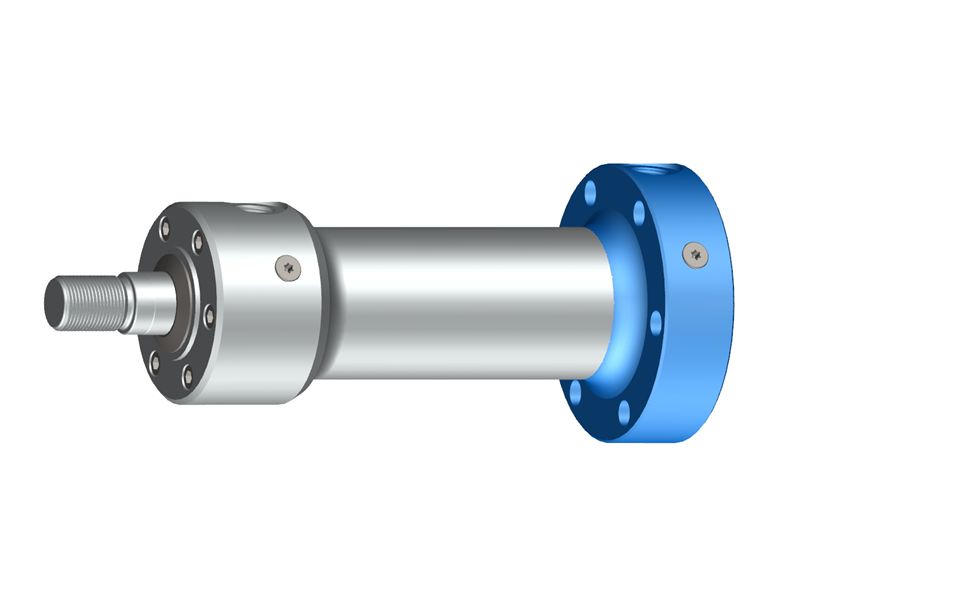

Brida circular lado del pistón |
 |

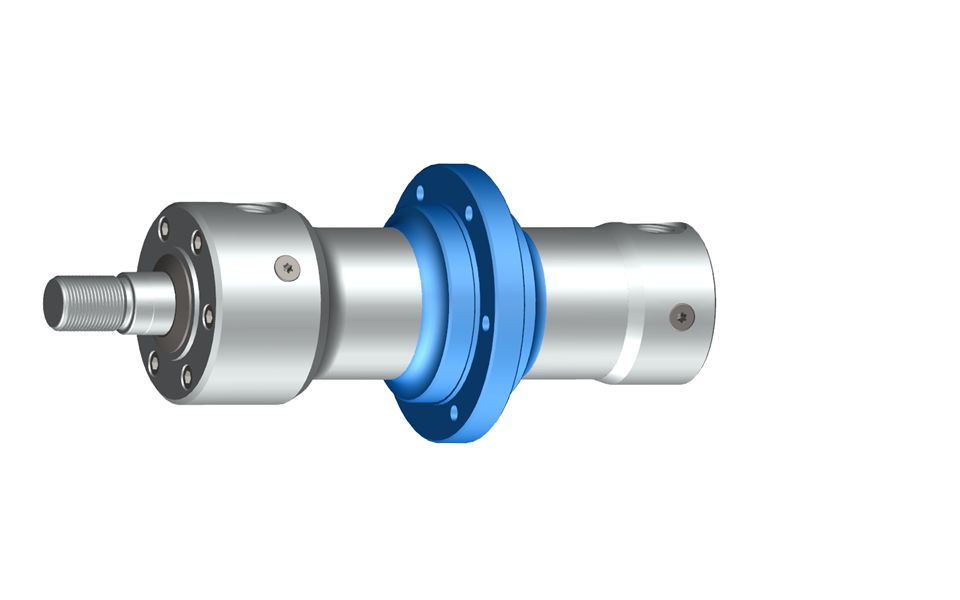

Brida central |
 |

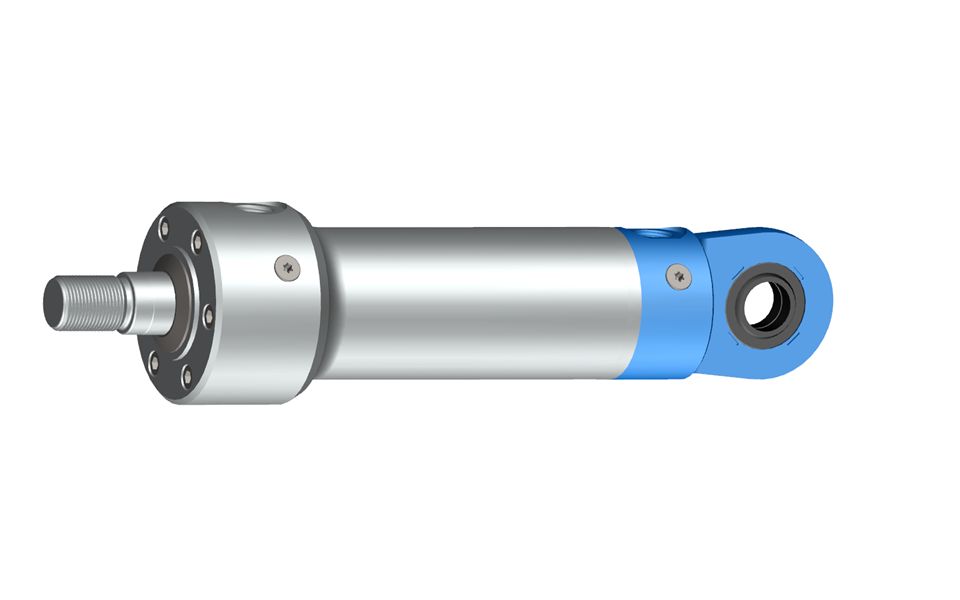

Versión pivotante con rótula |
 |

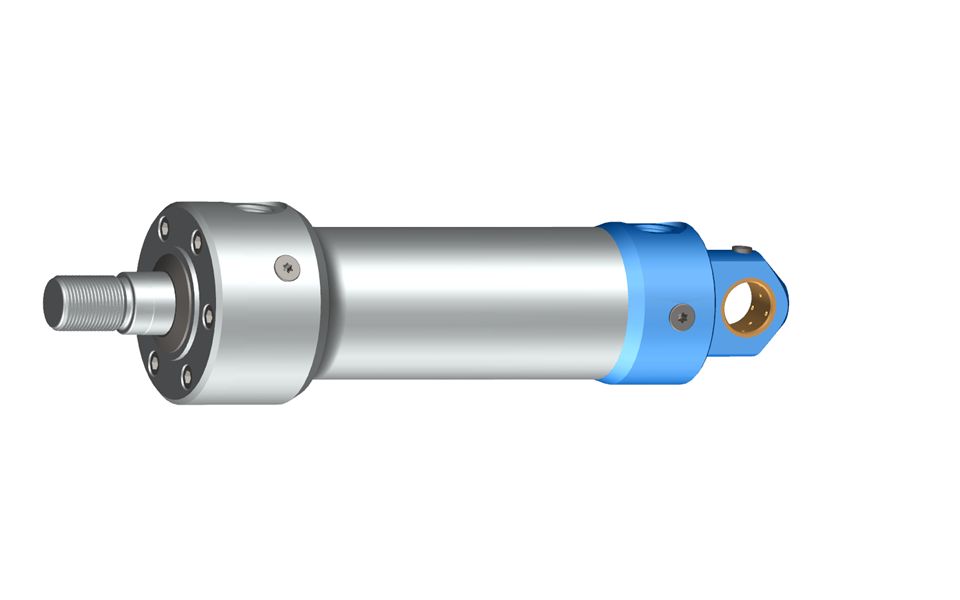

Versión pivotante con cojinete fixe |
 |

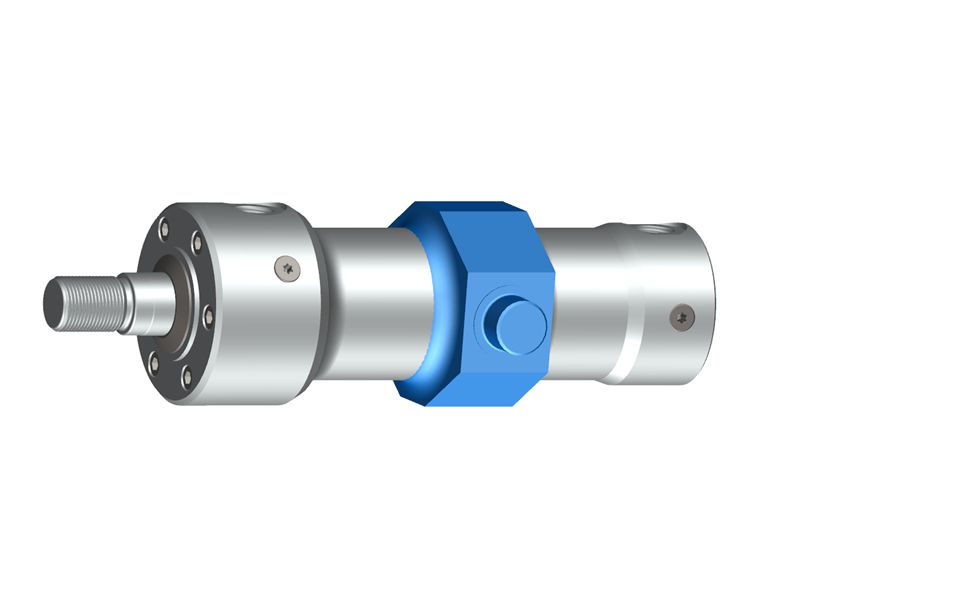

Muñones en el cuerpo del cilindro |
