Desmontaje y montaje
Productos con sistemas de medición de la carrera inductivos
El sistema de medición de la carrera está integrado en el cilindro. Para ello, la varilla de medición se encuentra en el vástago perforado, el tubo electrónico está rodeado por un tubo de protección.
Recomendamos enviar a Hänchen los cilindros hidráulicos con sistema de medición de la carrera inductivo para su desmontaje. Tras el montaje, es necesaria una calibración del sistema de medición de la carrera.

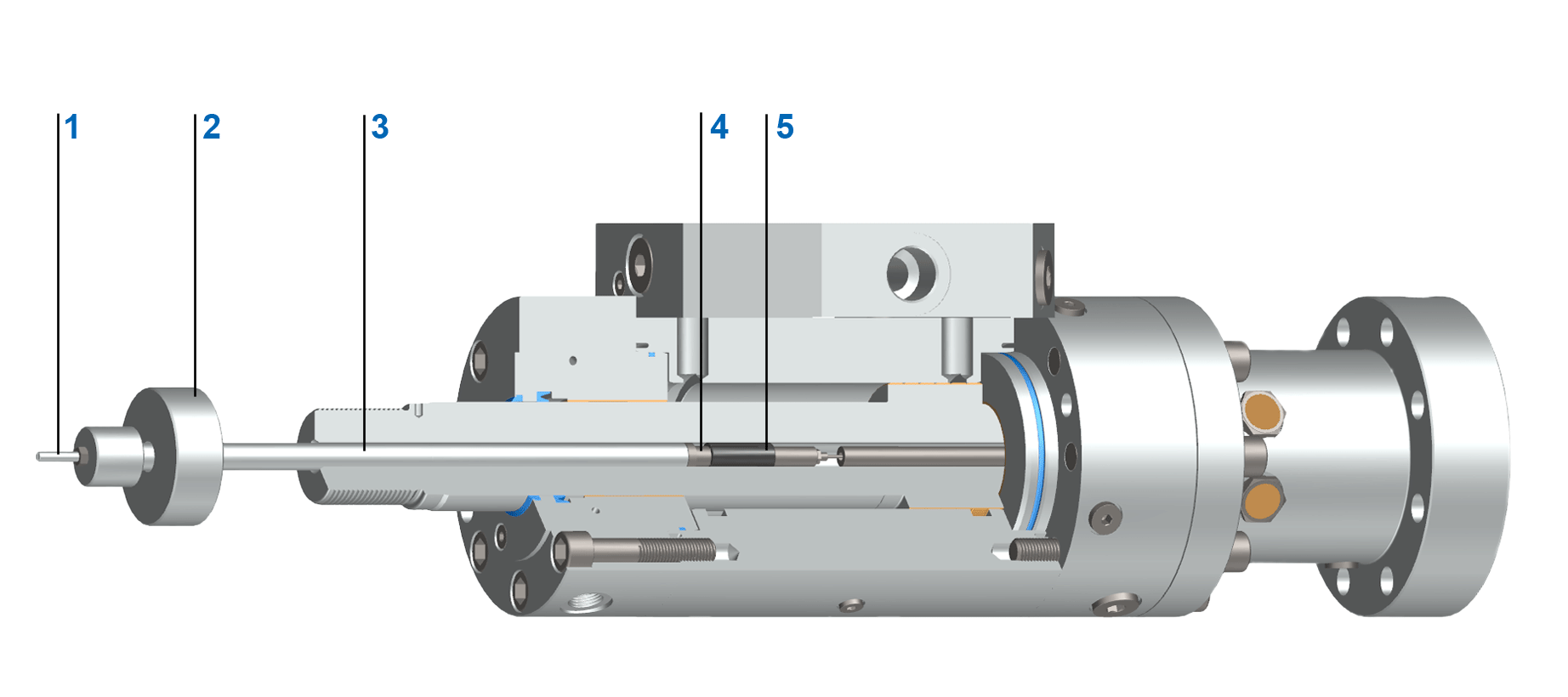

Fijación del inducido móvil en el sistema de medición de la carrera inductivo
En los cilindros hidráulicos con sistema de medición de la carrera inductivo, el inducido móvil del sistema de medición de la carrera se fija en el vástago perforado a través de una pieza de sujeción y un casquillo de sujección.
La herramienta de montaje Hänchen para sistemas de medición de la carrera inductivos con fijación de inducido está disponible como herramientas en nuestro configurador de productos HÄKO.
|
|

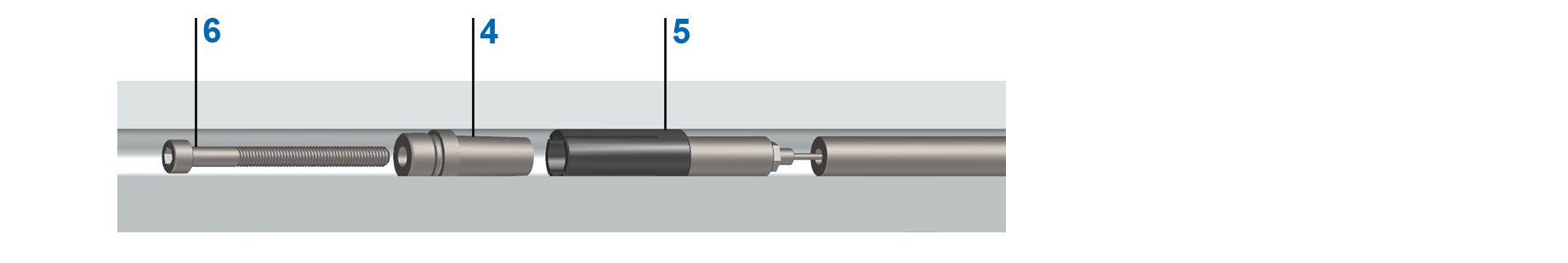

Desmontaje del inducido móvil
- Aflojar y retirar el tornillo [6] con una llave larga (M4: SW 3 o M6: SW 5).
- Introducir la herramienta de montaje en el vástago.
- Enroscar el husillo de montaje [1] en el casquillo de sujección [5].
- Atornillar el tubo de montaje [3] a la abrazadera [4].
- Golpear el peso [2] contra el tope de la herramienta de montaje para que la pieza de sujeción [4] se desprenda del casquillo de sujección [5].
- Extraer la herramienta de montaje, incluido el inducido móvil del sistema de medición de la carrera, del vástago.

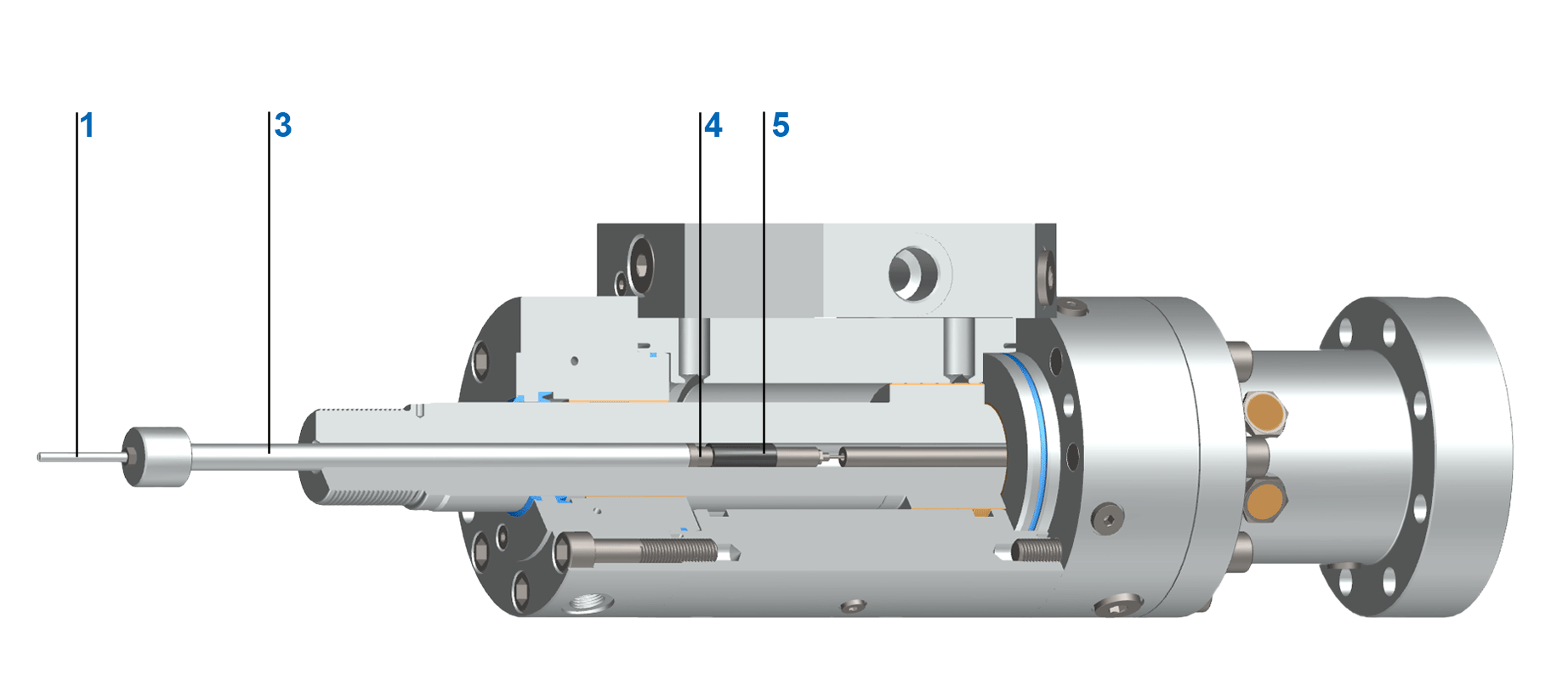

Montaje del inducido móvil
- Desplazar el vástago a la posición cero deseada de la señal del sensor (por ejemplo, posición central o posición final).
- Insertar el casquillo de sujección [5] con el tubo de montaje [3] a medida (posición cero ≈ 0mV en el sistema de medición de la carrera), mantener la posición.
- Insertar el husillo de montaje [1] con la pieza de sujeción [4] en el casquillo de sujección y fijar la unión.
- Retirar de nuevo el tubo de montaje y el husillo de montaje.
- Apriete el tornillo [6] con una llave larga (M4: SW 3 o M6: SW 5).
Fijación del tubo en el sistema de medición de la carrera inductivo

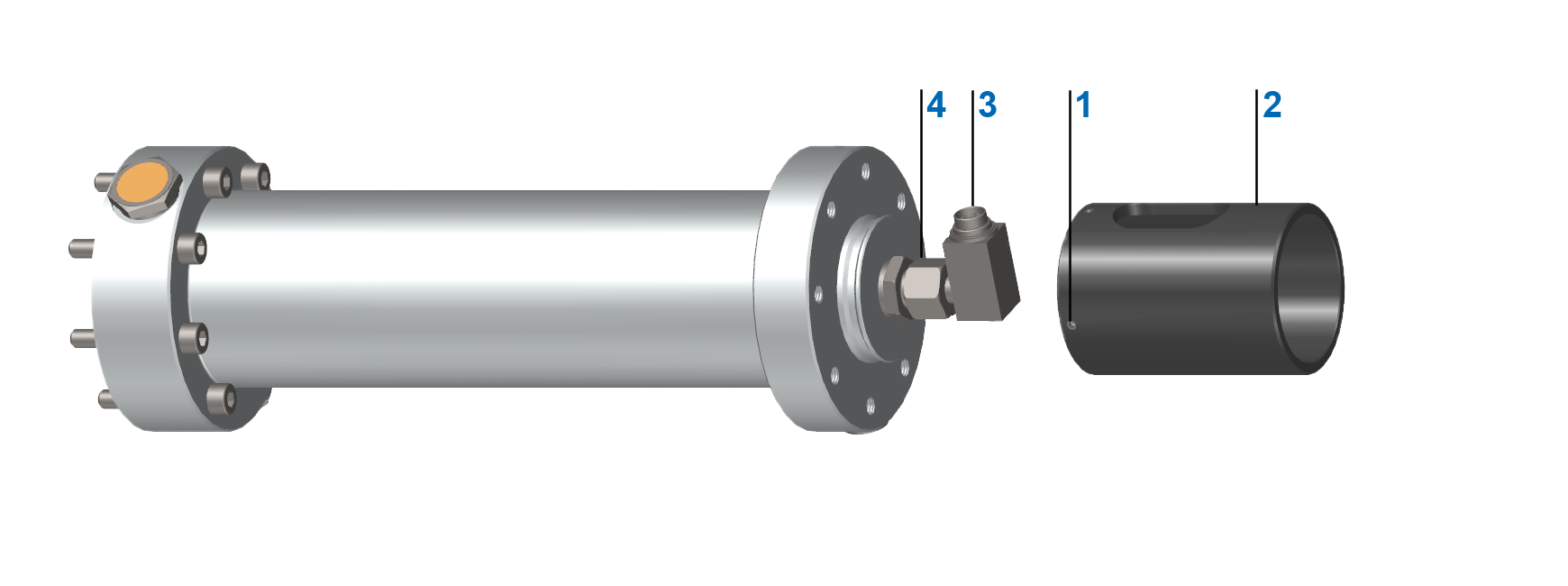

Versión con tubo de protección abierto
|
|
Desmontar el sistema de medición de la carrera
- Retire el conector del conector de brida [3].
- Afloje los cuatro tornillos de fijación [1] (M5: SW 2,5).
- Retire con cuidado el tubo de protección [2].
- Sujetar la boquilla de atornillar [4] y aflojar la tuerca.
- Extraiga con cuidado el sistema de medición de la carrera [3].
Montar el sistema de medición de la carrera
- Deslice con cuidado el sistema de medición de la carrera en el racor y asegúrese de que el núcleo погружной se introduce en el orificio del sistema de medición de la carrera.
- Apretar la tuerca [4] de la unión atornillada.
- Deslice con cuidado el tubo de protección [2] sobre el collarín de centrado.
- Humedecer los tornillos prisioneros [1] con laca de seguridad para tornillos y apretarlos.
- Montar el conector.
Fijación del tubo en el sistema de medición de la carrera inductivo

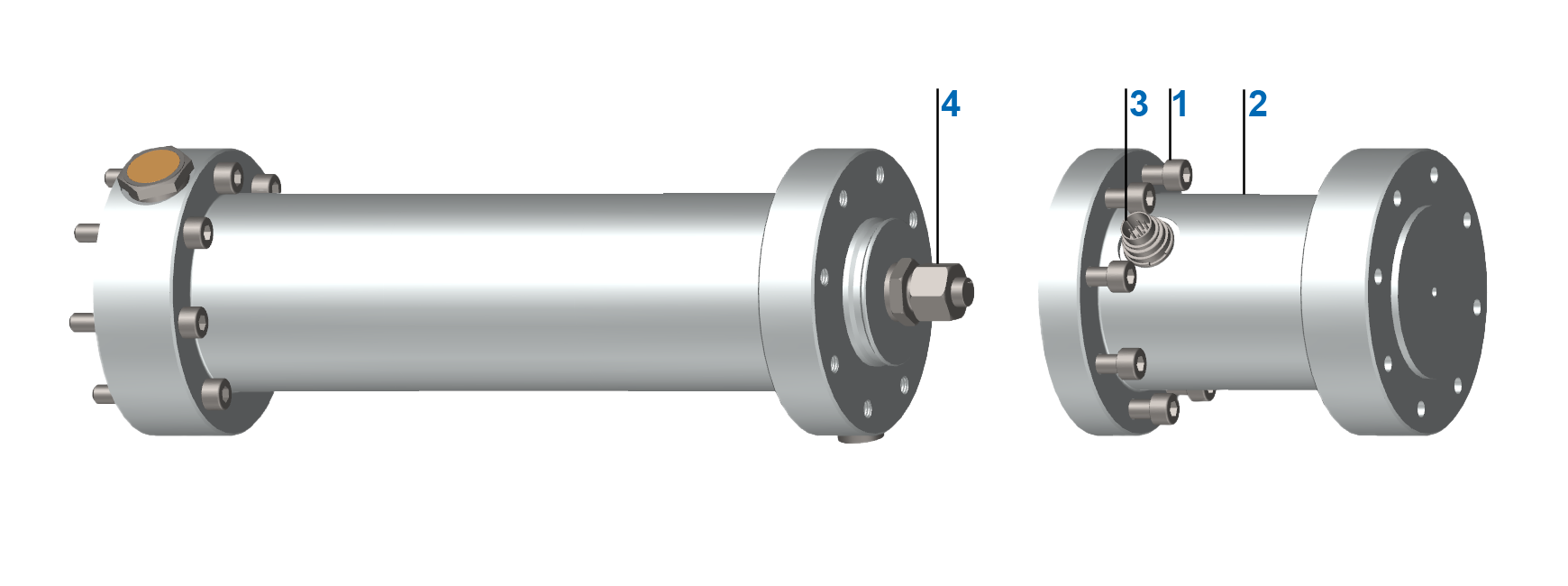

Versión con tubo de protección cerrado
La versión con tubo de protección cerrado ofrece la posibilidad de fijar otros accesorios, como una cabeza de rótula. Si existen, los accesorios deben desmontarse antes de desmontar el sistema de medición de la carrera inductivo.
|
|
Desmontar el sistema de medición de la carrera
- Retire el conector del conector de brida [3].
- Afloje con cuidado la tuerca del conector de brida [3] con la llave de montaje.
- Presione el conector de brida hacia dentro del tubo de protección.
- Afloje y retire los tornillos [1] del tubo de protección [2].
- Retire con cuidado el tubo de protección [2] (preste atención al cable de conexión).
- Sujetar la boquilla de atornillar [4] y aflojar la tuerca.
- Extraiga con cuidado el sistema de medición de la carrera [3].
Montar el sistema de medición de la carrera
- Deslice con cuidado el sistema de medición de la carrera en el racor y asegúrese de que el núcleo погружной se introduce en el orificio del sistema de medición de la carrera.
- Apretar la tuerca [4] de la unión atornillada.
- Pase el conector de brida [3] desde el interior al orificio del tubo de protección [2].
- Fije el conector de brida con una tuerca al tubo de protección (la lengüeta del conector de brida debe estar en el hueco - seguro antigiro).
- Deslice con cuidado el tubo de protección [2] sobre el collarín de centrado.
- Apriete dos tornillos en cruz en el cierre.
- Apriete todas las demás tuercas en cruz (respete los pares de apriete).
- Montar el conector.

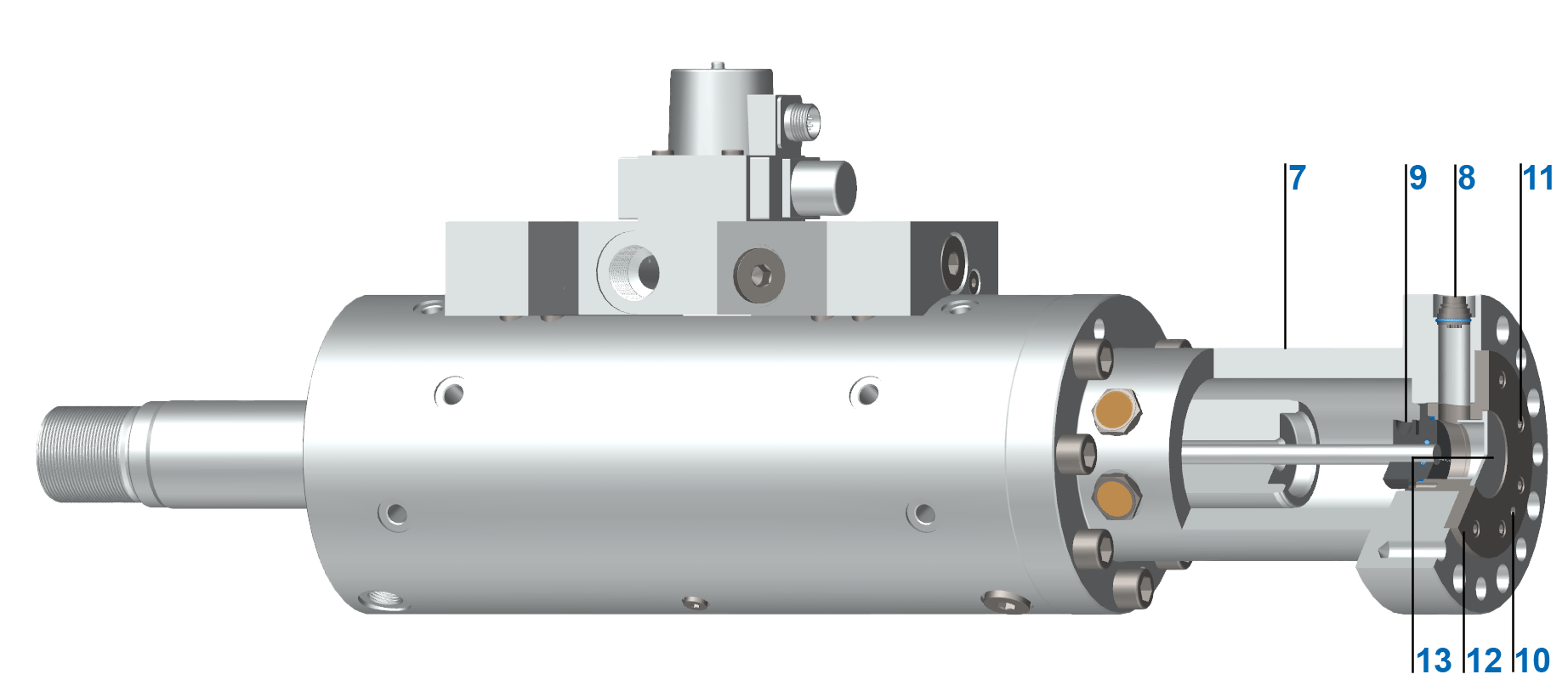

Fijación del tubo para el sistema de medición de la carrera inductivo serie 320
En el interior del tubo de protección, el sistema de medición de la carrera está fijado con una brida de sujeción de plástico. La brida de sujeción de plástico está atornillada a una brida de fijación. El sistema de medición de la carrera, la brida de sujeción de plástico y la brida de fijación se pueden extraer como una unidad.
|
|
Desmontar la brida de sujeción y el sistema de medición de la carrera
- Retire el conector del sistema de medición de la carrera.
- Afloje con cuidado la tuerca del conector de brida [3] con la llave de montaje.
- Presione el conector de brida hacia dentro del tubo de protección.
- Retire la tapa de plástico [13] del tubo de protección [7].
- Aflojar los tornillos de fijación [11].
- Retire la brida de fijación del sistema de medición de la carrera [12] con ayuda de los orificios de extracción [10].
- Extraiga el sistema de medición de la carrera junto con la brida de fijación [12] del tubo de protección [7].
- Afloje el tornillo de fijación en la brida de sujeción de plástico [9] y retire el sistema de medición de la carrera.
Montar el sistema de medición de la carrera
- Deslice el sistema de medición de la carrera en la brida de sujeción de plástico [9] de forma que el extremo del sistema de medición de la carrera quede al ras con la superficie plana trasera de la brida de sujeción de plástico.
- Apretar el tornillo de sujeción en la brida de sujeción de plástico hasta que la cabeza del tornillo quede ligeramente apoyada.
Montar la brida de sujeción
- Atornillar la brida de sujeción de plástico [9] a la brida de fijación [12].
- Introduzca la unidad compuesta por el sistema de medición de la carrera, la brida de sujeción de plástico y la brida de fijación en el vástago y asegúrese de que el núcleo móvil se introduce en el orificio del sistema de medición de la carrera.
- Apretar los tornillos de fijación [11] en la brida de fijación [12].
- Introduzca el conector de brida [8] desde el interior en el orificio del tubo de protección [2].
- Fije el conector de brida con una tuerca al tubo de protección (la lengüeta del conector de brida debe estar en el hueco - seguro antigiro).
- Presione la tapa de plástico [9] en la brida de fijación del sistema de medición de la carrera.
- Montar el conector.
