Desmontaje y montaje
Productos con sistemas de medición de la carrera magnetostrictivos
Productos con sistemas de medición de la carrera magnetostrictivos

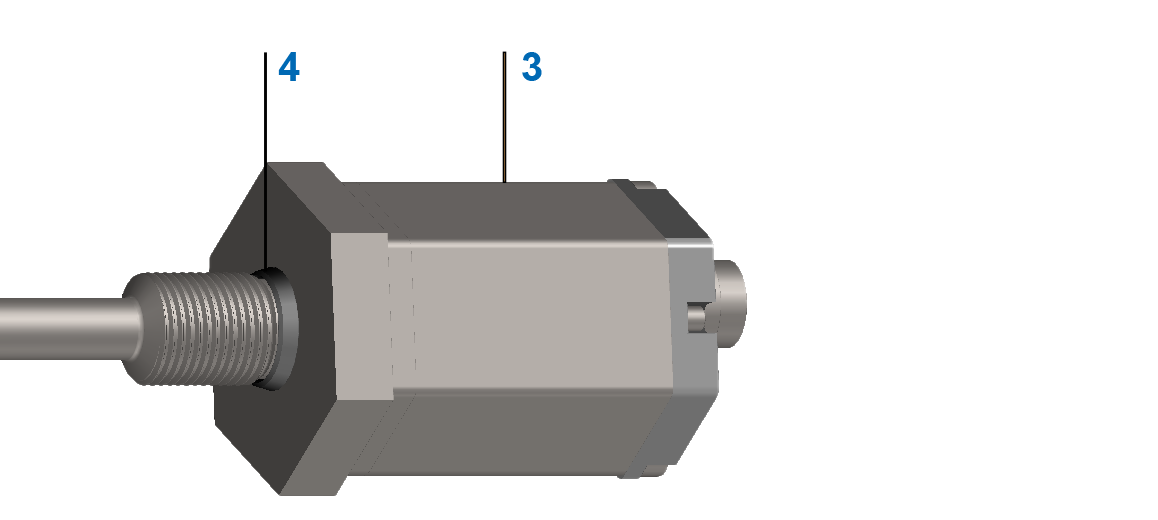

El sistema de medición de la carrera está integrado en el cilindro. Para ello, la varilla de medición se encuentra en el vástago perforado, el tubo electrónico está rodeado por un tubo de protección.
En caso necesario, sustituya la junta (junta tórica / junta de brida) [4] o todo el sistema de medición de la carrera [3].
El imán instalado en el vástago no tiene que ser sustituido si el sistema de medición de la carrera se sustituye por uno idéntico.

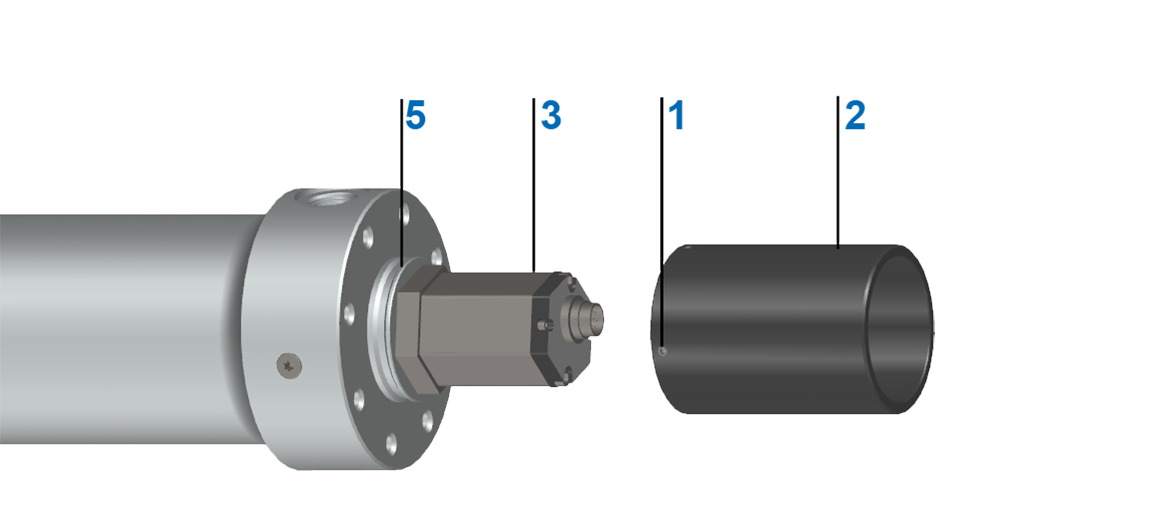

Versión de tubo de protección abierto
con pernos de presión radiales
|
|
Desmontar el sistema de medición de la carrera
- Retire el conector del sistema de medición de la carrera.
- Afloje los pernos de presión (M5: SW 2,5) [1].
- Retire con cuidado el tubo de protección [2].
- Desenrosque el sistema de medición de la carrera [3] (SW 46) y extráigalo con cuidado del cierre.
Montar el sistema de medición de la carrera
- Realice la entrada cilindro del vástago por completo en el cilindro.
- Humedezca la rosca del sistema de medición de la carrera con un fijador de roscas (resistencia media).
- Deslice con cuidado el sistema de medición de la carrera en el cierre y asegúrese de que el sistema de medición de la carrera se introduce en el orificio del vástago.
- Apriete el sistema de medición de la carrera (par de apriete: 30 Nm, SW 46).
- Asegúrese de que la junta (junta tórica / junta de brida) [4] esté correctamente asentada.
- Deslice con cuidado el tubo de protección [2] sobre el collarín de centrado [5].
- Humedezca las espigas roscadas [1] con fijador de roscas.
- Apriete los pernos de presión (par de apriete: 6 Nm, SW 2,5).
- Montar el conector.

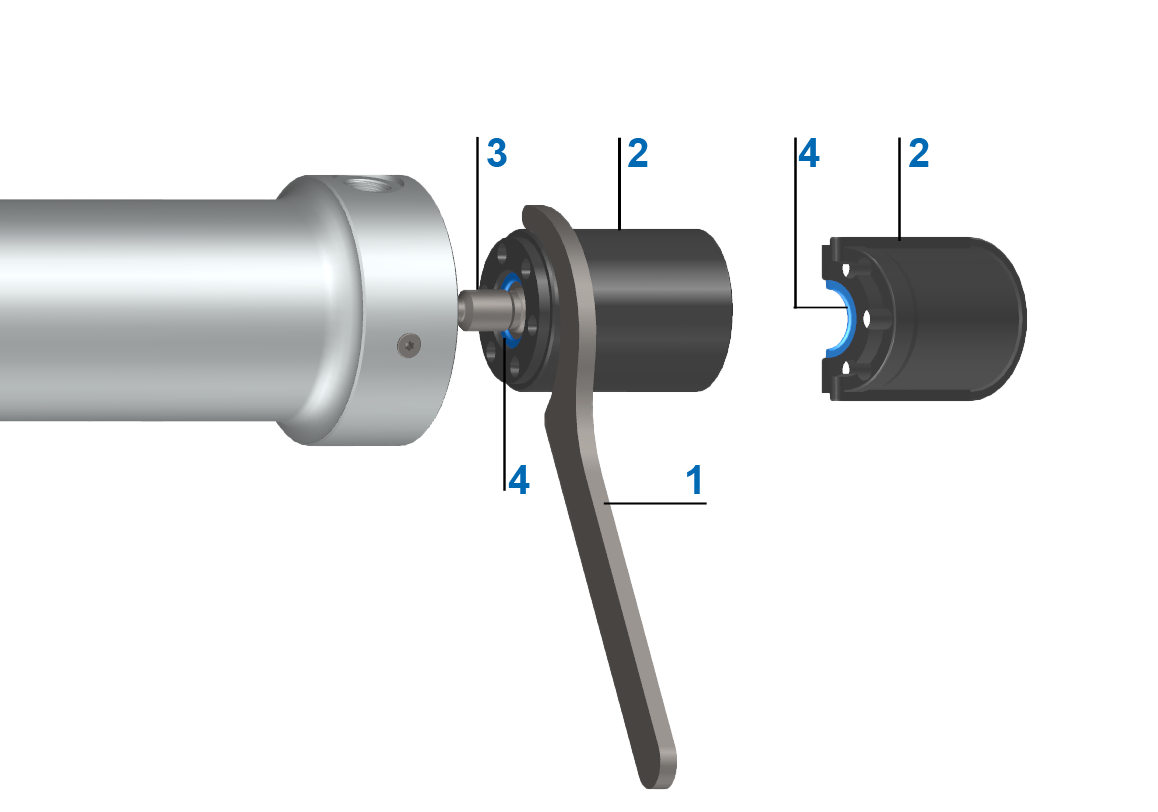

Versión de tubo de protección abierto
con orificios radiales para llave de gancho
La llave de gancho B 68-75 necesaria según DIN 1810 está disponible en Hänchen. La encontrará en herramientas en nuestro configurador de productos HÄKO.
|
|
Desmontar el sistema de medición de la carrera
- Retire el conector del sistema de medición de la carrera.
- Afloje el tubo de protección [2] con la llave de gancho [1].
- Desenrosque el tubo de protección [2] junto con el sistema de medición de la carrera [3] del cierre.
- Extraiga con cuidado el sistema de medición de la carrera [3] del cierre.
Montar el sistema de medición de la carrera
- Realice la entrada cilindro del vástago por completo en el cilindro.
- Deslice el sistema de medición de la carrera [3] a través del orificio central del tubo de protección hasta que el hexagonal del sistema de medición de la carrera quede apoyado en el centrado hexagonal frontal interno, de modo que las esquinas del hexagonal encajen en los huecos del tubo de protección.
- Coloque la junta de brida [4] en el orificio central del tubo de protección.
- Humedezca la rosca del sistema de medición de la carrera con un fijador de roscas (resistencia media).
- Deslice con cuidado el sistema de medición de la carrera con el tubo de protección y la junta de brida en el cierre.
- Atornille firmemente el sistema de medición de la carrera (par de apriete: 30 Nm).
- Para apretar el tubo de protección, utilice la llave de gancho [1].
- Montar el conector.

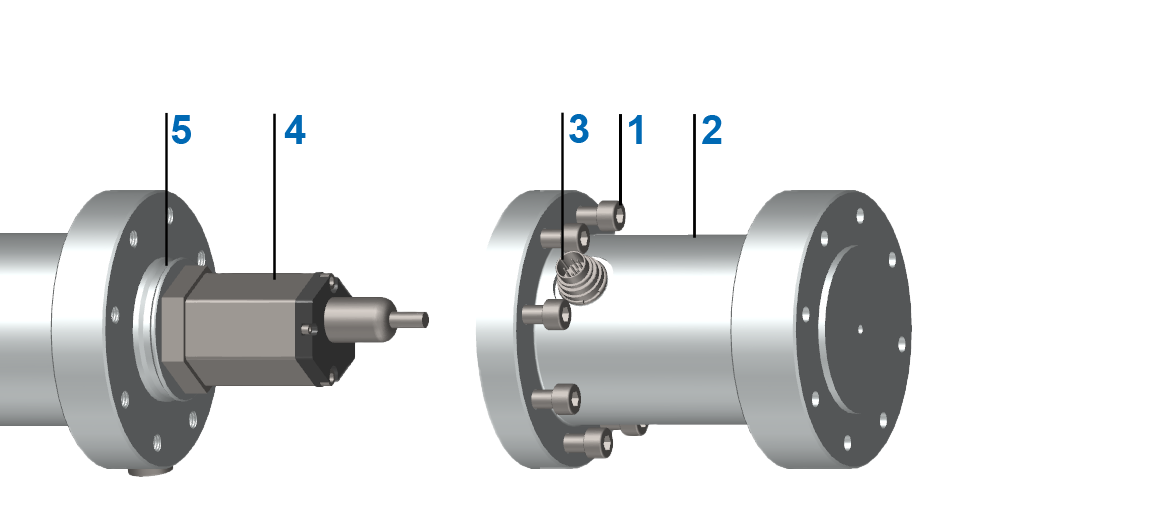

Ejecución de tubo de protección cerrado
La ejecución con tubo de protección cerrado ofrece la posibilidad de fijar otros accesorios, como por ejemplo una cabeza de rótula.
La llave de montaje necesaria está disponible en Hänchen. La encontrará en herramientas en nuestro configurador de productos HÄKO.
|
|
Desmontar el sistema de medición de la carrera
- Retire el conector del conector de brida [3].
- Afloje con cuidado la tuerca del conector de brida [3] con la llave de montaje.
- Presione el conector de brida hacia dentro del tubo de protección.
- Afloje y retire los tornillos [1] del tubo de protección.
- Retire con cuidado el tubo de protección [2] (preste atención al cable de conexión).
- Afloje el sistema de medición de la carrera [4] (SW 46) y extráigalo con cuidado del cierre.
Montar el sistema de medición de la carrera
- Realice la entrada cilindro del vástago por completo en el cilindro.
- Humedezca la rosca del sistema de medición de la carrera con un fijador de roscas (resistencia media).
- Deslice con cuidado el sistema de medición de la carrera en el cierre y asegúrese de que el sistema de medición de la carrera se introduce en el orificio del vástago.
- Apriete el sistema de medición de la carrera (par de apriete: 30 Nm, SW 46).
- Asegúrese de que la junta (junta tórica / junta de brida) esté colocada correctamente.
- Pase el conector de brida [3] desde el interior a través del tubo de protección [2].
- Fije el conector de brida con una tuerca al tubo de protección (la lengüeta del conector de brida debe estar en el hueco - seguro antigiro).
- Deslice con cuidado el tubo de protección sobre el collarín de centrado [5].
- Apriete dos tornillos [1] en cruz en el cierre.
- Apriete todas las demás tuercas en cruz (respete los pares de apriete).
- Montar el conector.
