Desmontaje y montaje
Productos con interruptores de proximidad
Productos con interruptores de proximidad
Los interruptores de proximidad en los cilindros hidráulicos detectan las posiciones finales de la carrera. En el elemento de sujeción Ratio-Clamp®, el interruptor de proximidad detecta el estado de sujeción bloqueado o desbloqueado.

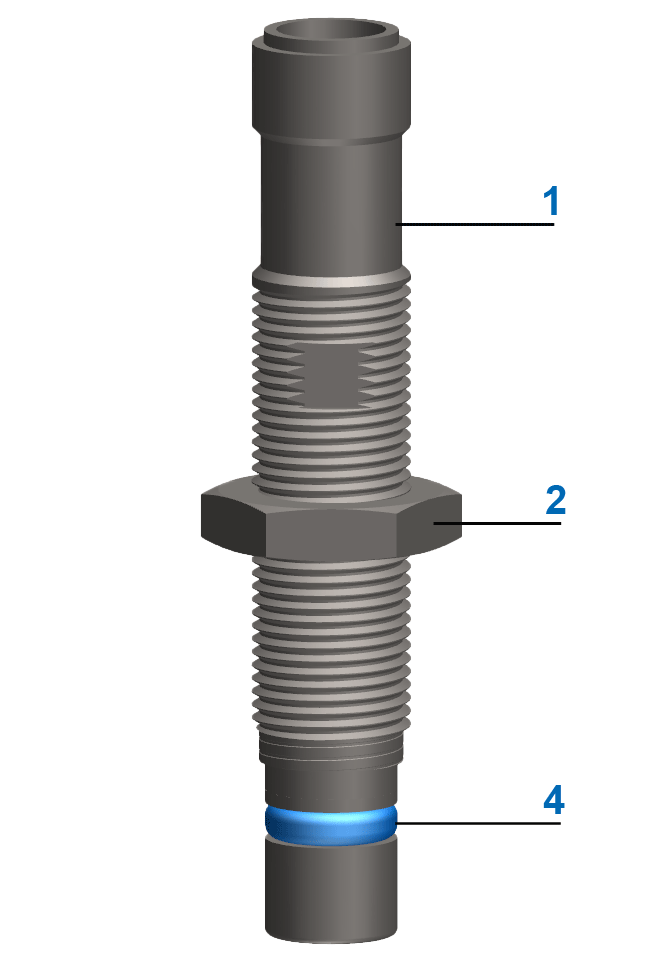

Interruptor de proximidad
para cilindros hidráulicos

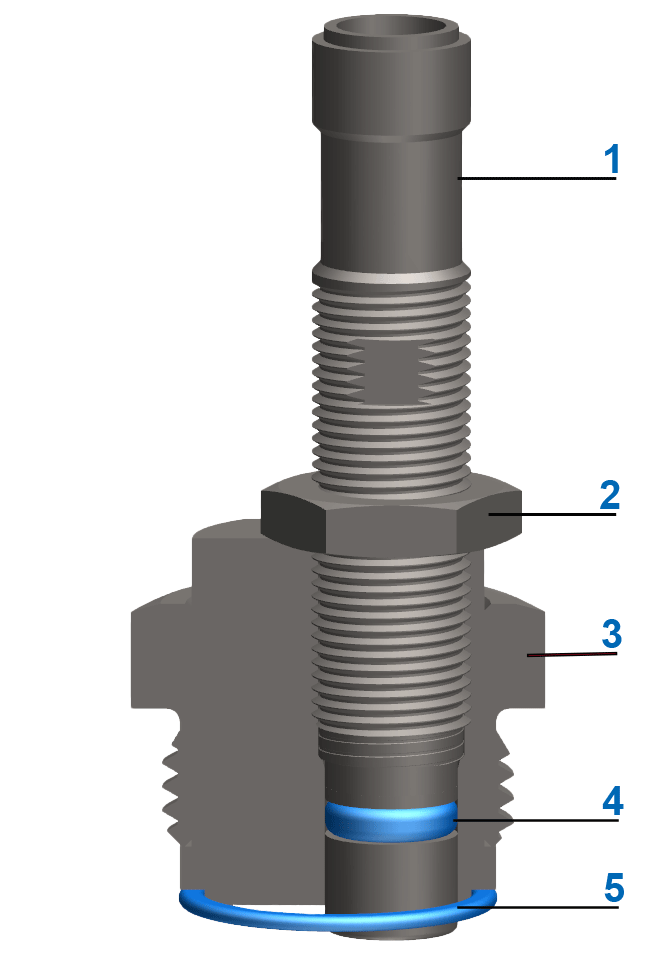

Interruptor de proximidad
para elemento de sujeción
|
|
Desmontar el interruptor de proximidad
- Retire el conector del interruptor de proximidad.
- Afloje la contratuerca [2].
- Desenroscar el interruptor de proximidad [1].
Montaje de interruptor de proximidad
- Humedecer la junta tórica con anillo de apoyo [4] en el interruptor de proximidad [1] con el fluido de servicio.
- Enroscar el interruptor de proximidad [1] en la rosca del producto Hänchen.
- A menos que se indique lo contrario, enrosque el interruptor de proximidad [1] hasta el tope mecánico y luego desenrósquelo 1/4 de vuelta.
- Apriete la contratuerca [2] con un par máximo de 70 Nm.
Sustituir el elemento di guarnizione en el interruptor de proximidad
Si la junta tórica con anillo de apoyo está dañada, se recomienda sustituir todo el interruptor de proximidad.
Sustituir la junta tórica [5] en la tuerca de fijación excéntrica de la siguiente manera (solo en el elemento de sujeción):
- Retire el conector del interruptor de proximidad [1].
- Desmonte el interruptor de proximidad [1] (no es estrictamente necesario).
- Desenrosque la tuerca de retención excéntrica [3] y sustituya la junta tórica [5].
- Humedecer la junta tórica [5] con el fluido de servicio y volver a enroscar la tuerca de retención excéntrica [3].
- Ajuste el estado de conmutación girando la tuerca de retención excéntrica.
- Si es necesario, vuelva a montar el interruptor de proximidad [1].
