Cambio de junta Servoseal®
para el cierre
para el cierre
En los cilindros hidráulicos con sistema de juntas Servoseal® existen diferencias de diseño en el sistema de guiado, dependiendo de la serie de presión y la configuración:
- Los cilindros de doble vástago de la serie 320 están equipados con bandas de guía.
- Los cilindros doble vástago y cilindros diferenciales de las series 120 y 300 están equipados con la guía de composite Servoslide®, bandas de guía o guía metálica .
|
|
Desmontaje de elementos de junta Servoseal®
CONSEJO: Coloque las piezas y juntas desmontadas en el mismo orden y orientación en que estaban montadas.

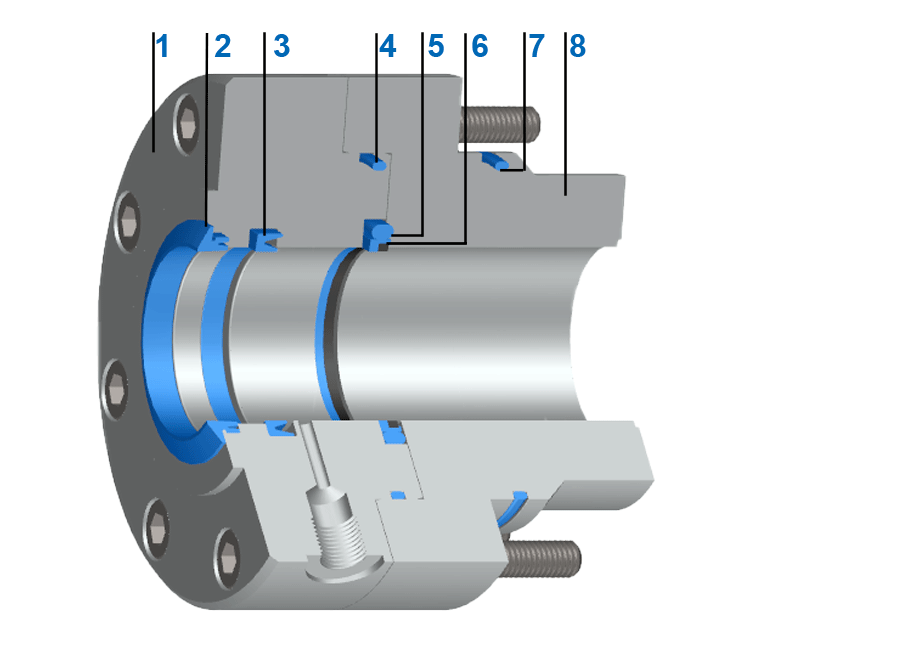

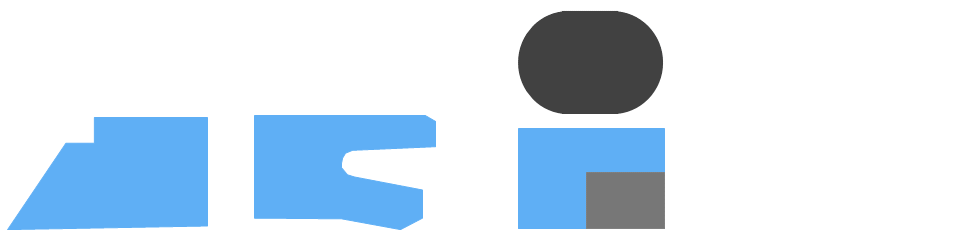

Perfore con cuidado las juntas sucesivas con una herramienta puntiaguda, inclínelas fuera de la ranura y retírelas:
- Rascador [2]
- Retén [3]
- Juntas tóricas [4, 7]
- Servoseal [6] con junta tórica [5]
- Bandas de guía, si están presentes
Aviso
- Las guías no intercambiables (guía de composite Servoslide®) no deben tratarse con papel de lija o similar.
- Alise las guías metálicas con papel de lija fino si es necesario.
Montaje de elementos de junta Servoseal®
- Comprimir el retén [3], colocar un lado en la ranura del cierre [1] e introducirlo a presión.
- Observe la posición de montaje correcta (la ranura del anillo de junta debe estar orientada hacia el interior, hacia el lado de la presión).
- Comprimir el rascador [2], colocar un lado en la ranura e introducirlo a presión.
- Observe la posición de montaje correcta (el labio de la junta debe apuntar hacia el exterior).
- Deslizar la junta tórica [4 + 7] sobre el diámetro exterior posterior del cierre [1 + 8] e introducirla a presión en la ranura.
- Asegúrese de que la junta tórica no esté torcida.
- Introducir la junta tórica [5] a presión en la ranura del Servoseal [6].
- Introducir el Servoseal [6] a presión en el cierre 1 [1].
Aviso
- Asegúrese de que los espacios de alojamiento y los elementos de junta estén limpios y sin daños.
- Para facilitar el montaje: humedezca las juntas con el fluido de servicio o utilice una grasa de montaje compatible, caliéntelas si es necesario (máx. +35 °C).
- Preforme ligeramente las bandas de guía e insértelas en la ranura.
- Al instalar varias bandas de guía consecutivas, asegúrese de que los bordes de las bandas de guía estén escalonados entre sí.
