Cambio de juntas Junta de aceite funcional
para cierre con cojinete hidrostático Servobear®
para cierre con cojinete hidrostático Servobear®
|
|

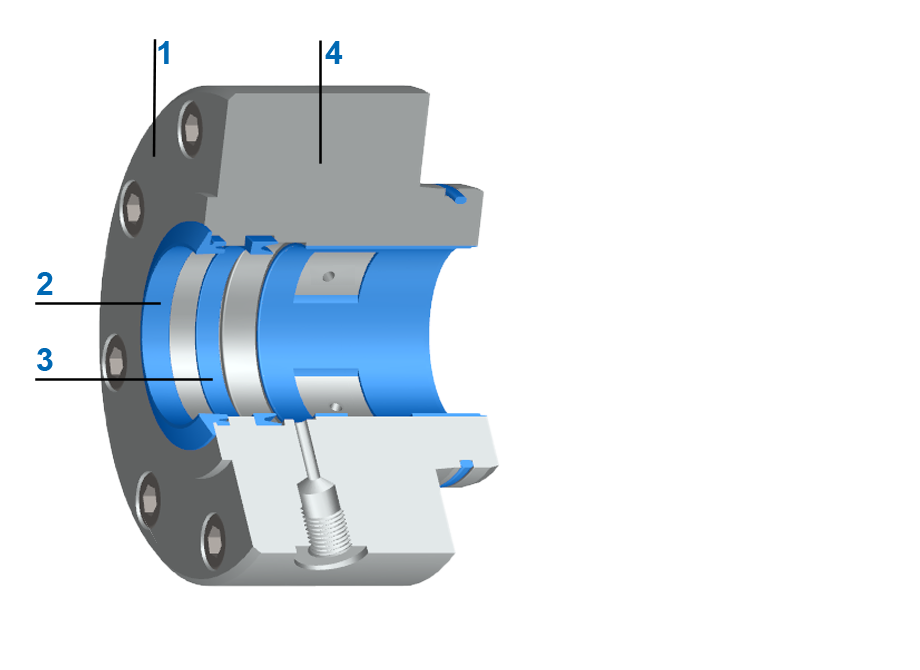

Desmontaje de elementos de guarnizione Junta de aceite funcional
CONSEJO: Coloque las piezas y juntas desmontadas en el mismo orden y orientación en que estaban montadas.
Perfore con cuidado las juntas sucesivas con una herramienta puntiaguda, inclínelas fuera de la ranura y retírelas:
- Rascador [2]
- Retén [3]
- Junta tórica [4]
Aviso
- Alise las guías metálicas con papel de lija fino si es necesario.
Montaje de elementos de guarnizione Junta de aceite funcional
- Comprima el retén [3], colóquelo por un lado en la ranura del cierre y presiónelo hacia adentro.
- Observe la posición de montaje correcta (la ranura del anillo de junta debe estar orientada hacia el interior, hacia el lado de la presión).
- Comprima el rascador [2], colóquelo por un lado en la ranura y presiónelo hacia adentro.
- Observe la posición de montaje correcta (el labio de la junta debe apuntar hacia el exterior).
- Deslice la junta tórica [4] sobre el diámetro exterior posterior del cierre [1] y presiónela en la ranura.
- Asegúrese de que la junta tórica no esté torcida.
Aviso
- Asegúrese de que los espacios de alojamiento y los elementos de junta estén limpios y sin daños.
- Para facilitar el montaje: humedezca las juntas con el fluido de servicio o utilice una grasa de montaje compatible, caliéntelas si es necesario (máx. +35 °C).
