Servoseal®
Sistema de juntas cierre
El sistema de juntas en el cierre Servoseal® es adecuado para movimientos especialmente suaves y muy sensibles. Se pueden lograr movimientos extremadamente sin stick-slip. Servoseal® también es adecuado para movimientos y oscilaciones altamente dinámicos, así como para cargas del cilindro con altas cargas laterales.
Función
Mediante un anillo de retención integrado de carbono, se reduce la presión de contacto de la junta, por lo que la fricción y el desgaste son casi nulos.

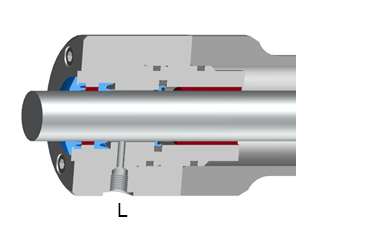

El sistema de juntas Servoseal® funciona casi sin fugas. La descarga del pequeño aceite de fuga al tanque se realiza en la conexión L del aceite funcional.
La junta de contacto (aceite funcional) y el rascador no están bajo presión, lo que resulta en una fricción residual muy baja y constante en toda la gama de presión.
Combinación de juntas
- Servoseal®
- Junta funcional
- Rascador
En función de la serie, los materiales de las juntas y el sistema de guiado, este sistema es adecuado para:
| Velocidades del émbolo | hasta 2 m/s |
| Rango de temperatura | de -30 °C a +80 °C |
El sistema de juntas Servoseal® necesita una presión mínima en la cámara de pmin = 50 bar para mantener la fuga a un nivel bajo.
La descarga del flujo de aceite funcional al tanque se realiza sin presión en la conexión de aceite funcional; no se debe aspirar con depresión. Se permite una tensión previa de la línea de aceite funcional de hasta 5 bar.
Serie 320:
Las conexiones de aceite funcional están conectadas internamente para la conexión opcional.
Todas las demás series:
Las conexiones de aceite funcional deben conectarse externamente.
