Sistema de juntas cierre
Diseño de cilindros hidráulicos

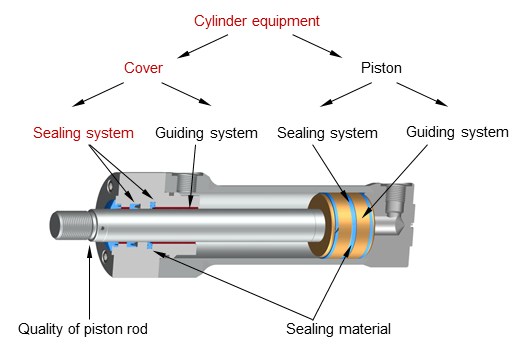

El sistema de juntas en el cierre describe los tipos de construcción y la combinación de los elementos de junta.
| Sistema de juntas en el cierre |
T mín en °C |
T máx en °C |
v máx en m/s |
Aplicación |
| Retén y rascador Sistema de juntas básico |
-30 | 200 | 0,5 | para movimientos "simples" de carrera larga |
| Anillo escalonado, retén, rascador Servocop® |
-30 | 200 | 3 | para movimientos sensibles |
| Anillo escalonado, retén, rascador Servoseal® |
-30 | 80 | 2 | para movimientos delicados con baja fricción y poco aceite funcional |
| Cierre por estrangulación en cono, retén, rascador Servofloat® |
-30 | 100 | 4 | para movimientos sensibles con baja fricción |
| Junta funcional | -30 | 100 | 4 | para el sellado de aceite funcional sin presión |
| T mín | Temperatura mínima |
| T máx | Temperatura máxima |
| v máx | Velocidad máxima del vástago |
