Ventajas del bloqueo del vástago con junta de presión del pistón:
  • Para aplicaciones especialmente sensibles
  • Baja fricción de deslizamiento
  • Velocidades de hasta 2 m/s posibles
  • Fricción de deslizamiento independiente de la presión

Principio de funcionamiento del elemento de sujeción con junta de presión del pistón

El bloqueo de vástago Ratio-Clamp® funciona según el principio de funcionamiento de la conexión por fricción: En la posición inicial sin presión, la fuerza almacenada en los muelles se desvía a través del cono y sujeta una barra circular. Mediante la presión de desbloqueo hidráulica aplicada, el pistón de bloqueo se mueve contra la fuerza del muelle y desbloquea así la sujeción.

Bloqueo de vástago Ratio-Clamp® con junta de presión del pistón
Las juntas presurizadas en el casquillo de sujección y el pistón de bloqueo se sustituyen por una junta de presión del pistón que no toca el vástago. La baja fricción de deslizamiento resultante es, por tanto, independiente de la presión de desbloqueo y constante.

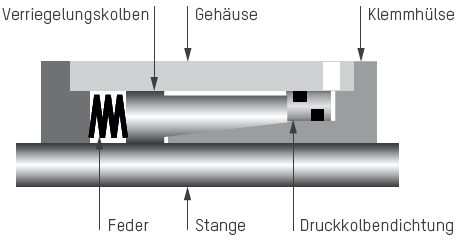

Ratio-Clamp® con junta de presión del pistón
Planos y datos CADEncontrará datos CAD para el elemento de sujeción en nuestro HÄKO o en Cadenas.
Cadenas - PARTcommunity

Datos técnicos del bloqueo del vástago con junta de presión del pistón

Dado que la geometría de la abrazadera y el muelle son idénticos a los de la Ratio-Clamp® estándar, se pueden alcanzar las mismas fuerzas de bloqueo. Sin embargo, debido a la menor área efectiva hidráulica, aumenta la presión de desbloqueo mínima permitida. La presión de desbloqueo máxima sigue siendo de 160 bar.

  • Para todas las barras circulares con superficie dura
  • Capacidad de carga independiente de la dirección
  • Después de 2 millones de ciclos de conmutación, es necesaria una revisión de fábrica de la Ratio-Clamp®.
  • Velocidad máx. del vástago: 1 m/s con Servocop®, 2 m/s con junta de presión del pistón
  • Presión máx. de desbloqueo: 160 bar
  • Temperatura de trabajo: -30°C a +80°C
  • Fluidos: Aceites minerales, otros como agua, HFC o Skydrol® bajo pedido
Datos técnicos en PDF
Aquí encontrará todos los datos técnicos para nuestro elemento de sujeción Ratio-Clamp® en una hoja de resumen.
DE EN FR ZH IT
RATIO-CLAMP®

 RATIO-CLAMP®
JUNTA DE PRESIÓN DEL PISTÓN
+ Presión de desbloqueo
+ Bloqueo
+ Sistema de juntas
+ Certificación		 Ejecución básica
Con fuerza de muelle
Servocop®
TÜV		 Ejecución básica
Con fuerza de muelle
Junta de presión del pistón
TÜV
Ø del vástago
(mm)
 Fuerza de
bloqueo máx.
(kN)		 Presión de
desbloqueo mín.
(bar)		 Fuerza de
bloqueo máx.
(kN)		 Presión de
desbloqueo mín.
(bar)
 16  10     60
 18  12,5  55    12,5  75
 20  14     55     14     75
 22  17     70     17     90
 25  20     70     20     90
 28  31,5  90     31,5  120
 30  40     105     40     135
 32  40     60     40     90
 36  45     75    45     100
 40  50     80     50     100
 45  65     70     65     90
 50  80     90     80     110
 56  90     75     90     100
 60  100     75     100     100
 63  100     85     100     110
 70  140     80     140     110
 80  180     90     180     110
 90  200     65    200    85
 100  250     75     250     95
 110  300     65     300     90
 120  330     70     330     90
 125  350     75     350     90
 140  450     65
 160  750     90



Otras fuerzas de bloqueo y Ø del vástago bajo pedido.
Un bloqueo hidráulico es posible hasta 2.000 kN de fuerza de bloqueo y Ø del vástago de 300 mm.
Los valores indicados se aplican al funcionamiento con aceite mineral. Si se utilizan otros medios, la fuerza de bloqueo puede variar.
