elemento de sujeción Ratio-Clamp®
El mantenimiento del elemento de sujeción requiere un reajuste de las fuerzas de bloqueo. Por lo tanto, se recomienda enviar el elemento de sujeción a Hänchen para su mantenimiento.

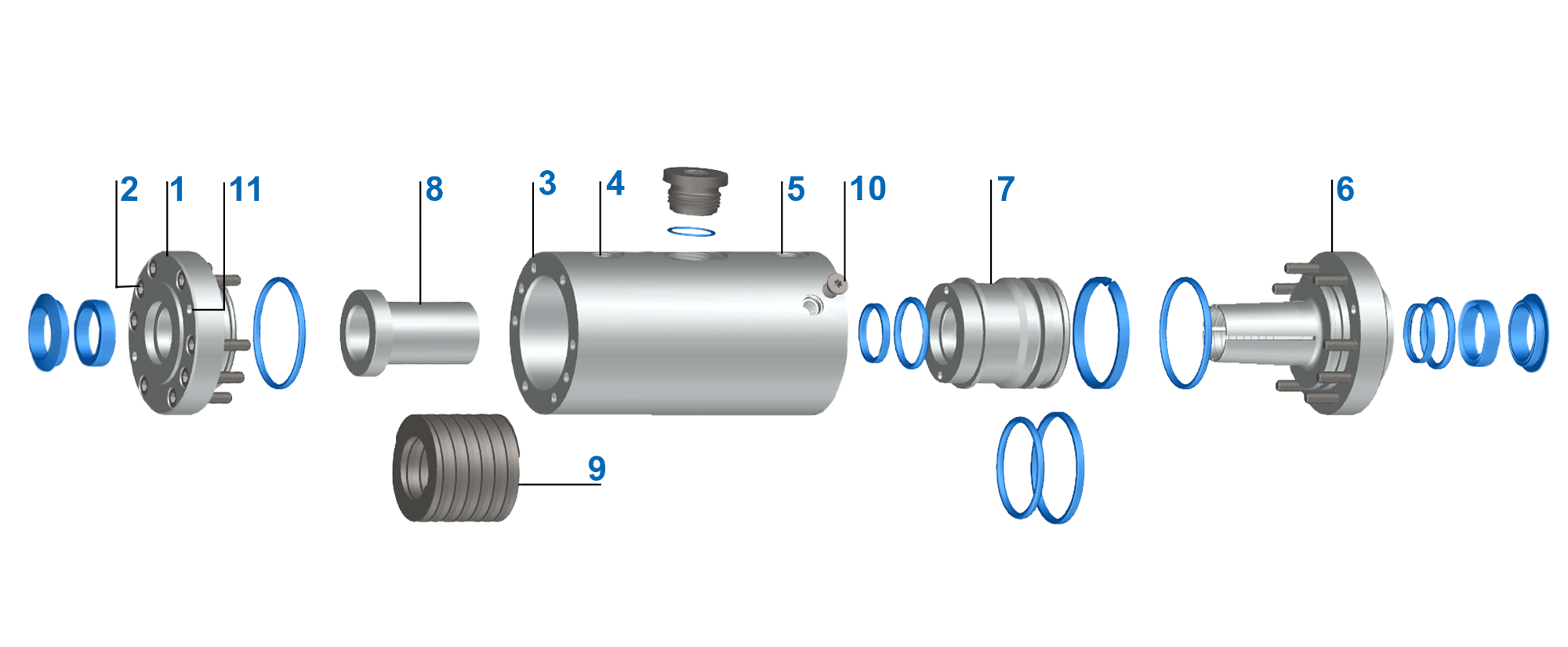

Estructura de elemento de sujeción con un cierre de una sola pieza y un muelle
|
|
| Advertencia | ¡Peligro de muerte por componentes pretensados por muelle!
|
Desmontaje del elemento de sujeción
en versión de llave
Para realizar el cambio de la junta por cuenta propia, primero desmonte el elemento de sujeción de la máquina y, a continuación, desmonte el elemento de sujeción Ratio-Clamp®.
Desmontaje de la máquina
- No desmonte el elemento de sujeción
- Elemento de sujeción hidráulico desbloqueado en la conexión [EE]. Observe la presión mínima y máxima.
- Retire todas las llaves de la posición de funcionamiento y colóquelas en la posición de transporte.
- Desconectar el elemento de sujeción sin presión, retirar los tubos flexibles.
- Retire los tornillos de fijación del elemento de sujeción a la máquina.
Desmontaje del elemento de sujeción
- Afloje y retire los tornillos de fijación [2] del cierre [1] en cruz.
- Prepare un recipiente para recoger el aceite hidráulico que se escape.
- Dejar que el aceite hidráulico de la conexión de desbloqueo EE [5] fluya completamente fuera del elemento de sujeción.
- Retire el cierre [1] del tubo con tornillos extractores.
- Retire el cierre con el casquillo de sujección [6] del tubo con tornillos extractores.
- Retire el pistón de sujeción y otras piezas del tubo.
Desmontaje del elemento de sujeción
sin ejecución de llave
Para realizar el cambio de junta de forma autónoma, desmonte el cierre del elemento de sujeción Ratio-Clamp® en el vástago funcional de su máquina.
Desmontaje de la máquina
- Afloje gradualmente los tornillos de fijación [2] en el cierre [1] de forma cruzada.
- Afloje los tornillos de fijación aproximadamente 5-7 vueltas, no los retire.
- Accione hidráulicamente la conexión de desbloqueo EE [5] con una bomba manual hasta que el cierre [1] se apoye en los tornillos de fijación [2], o bien, hasta que el elemento de sujeción esté desbloqueado. Esto sirve para soltar el pistón de sujeción [7] del cierre con el casquillo de sujección [6].
- Retire la bomba manual.
- Retire completamente los tornillos de fijación.
- Prepare un recipiente para recoger el aceite hidráulico que se escape.
- Retirar el elemento de sujeción del vástago funcional.
Desmontaje del elemento de sujeción
- Prepare un recipiente para recoger el aceite hidráulico que se escape.
- Dejar que el aceite hidráulico de la conexión de desbloqueo EE [5] fluya completamente fuera del elemento de sujeción.
- Retire el cierre [1] del tubo con tornillos extractores.
- Retire el cierre con el casquillo de sujección [6] del tubo con tornillos extractores.
- Retire el pistón de sujeción y otras piezas del tubo.
Montaje de elemento de sujeción
Para todas las variantes
Para montar el elemento de sujeción en versión de llave, listo para instalar y asegurado con la llave, se requiere un vástago funcional.
Recomendamos montar el elemento de sujeción en versión con chaveta directamente sobre el vástago funcional, de forma correspondiente al elemento de sujeción sin versión con chaveta.
- Monte el cierre con el casquillo de sujección [6] en el tubo y apriete los tornillos.
- Monte el pistón de sujeción y otras piezas.
- Monte el cierre [1] en el tubo, atornille los tornillos en cruz hasta que quede una separación de aprox. 5 mm entre el cierre y el tubo. Los muelles permanecen sin tensar.
- Deslice el elemento de sujeción sobre el vástago que se va a sujetar con el lado de desbloqueo EE hacia delante.
- Apriete los tornillos en el cierre [1] en el tubo en cruz hasta que no quede ninguna separación.
- Compruebe la fuerza de bloqueo.
Con elemento de sujeción en diseño de llave
- Fijar la llave en la posición de funcionamiento en el elemento de sujeción.
