Cojinete hidrostático Servobear®
Sistema de guiado Cierre
El sistema de guiado en el cierre Cojinete hidrostático del vástago Servobear® es especialmente adecuado para movimientos altamente dinámicos y oscilaciones con elevadas cargas laterales dinámicas.
Con una guía hidrostática del vástago, se pueden conseguir fuerzas de fricción mínimas con una carga de fuerza transversal muy elevada del vástago al mismo tiempo.
Dependiendo de la serie, los materiales de las juntas y el sistema de juntas, este sistema es adecuado para:
| Velocidades del émbolo | hasta 4 m/s |
| Rango de temperatura | de -30 °C a +100 °C |
Función

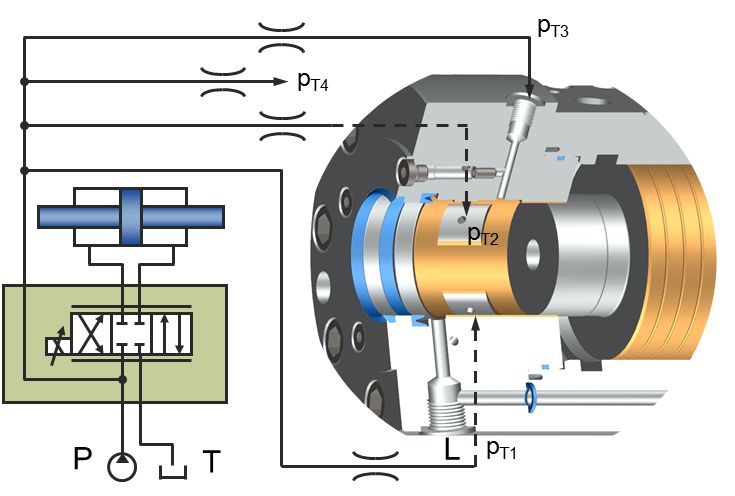

En el cojinete hidrostático, la guía del vástago sin contacto y la junta de rendija reducida se implementan en un componente. El vástago «flota» sobre una película de aceite generada por los alojamientos de los cojinetes introducidos en la circunferencia. Dependiendo del diámetro del vástago, se utilizan cojinetes de 4 o 6 alojamientos.
El sistema de juntas (de aceite funcional) y el rascador no están sometidos a presión, lo que resulta en una fricción residual muy baja y constante en toda la gama de presión.

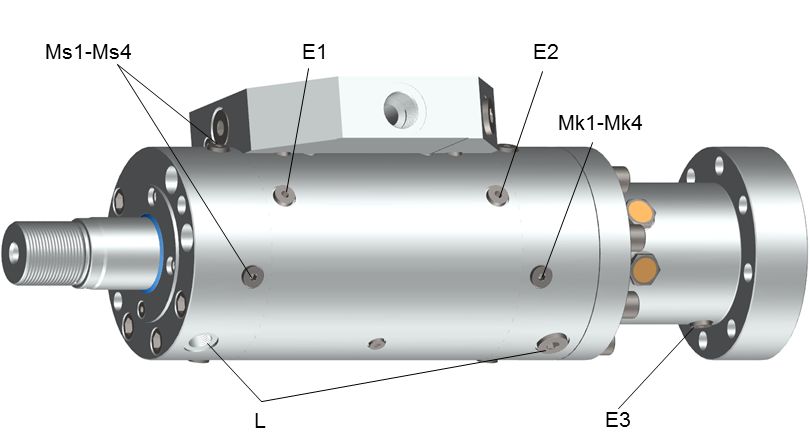

| L | Conexión funcional G1/4 o G1/2 |
| E1 | Purga Lado del vástago G1/4 |
| E2 | Purga Lado del pistón G1/4 |
| E3 | Purga Tubo de protección G1/4 (opcional) |
| Ms1-Ms4 | Conexión de medición apoyo hidrostático 1 a 4 lado del vástago |
| Ms1-Mk4 | Conexión de medición apoyo hidrostático 1 a 4 lado del pistón |
El suministro de presión del cojinete hidrostático se realiza internamente a través de canales en el cilindro a través de la presión del sistema. La presión de alimentación corresponde a la presión del sistema antes de la servoválvula, pmin = 140 bar, pmax = 320 bar.
El flujo de aceite funcional se devuelve al depósito sin presión a través de la conexión de aceite funcional. No debe aspirarse con depresión.
Se permite una precarga de la tubería de aceite funcional de hasta 5 bar.
Serie 320:
Las conexiones de aceite funcional están conectadas internamente para la conexión opcional.
La cantidad de aceite funcional resultante depende en gran medida, entre otros factores, de la viscosidad del fluido utilizado, de la temperatura y, sobre todo, de las relaciones de presión imperantes en el cilindro.
Las cantidades de aceite funcional que se muestran aquí se determinaron para un fluido ISO VG 46 a 55°C. Sin embargo, solo deben utilizarse como valores de referencia para el diseño hidráulico, una determinación exacta del flujo de aceite funcional solo puede realizarse mediante mediciones en el propio dispositivo.
| Flujo de aceite funcionalServobear® con guía hidrostática del vástago |
||
| Diámetro del vástago [mm] |
Aceite funcional mín.* [l/min] |
Aceite funcional máx.* [l/min] |
| 25 | 1,0 | 1,9 |
| 30 | 1,0 | 2,0 |
| 40 | 1,0 | 2,2 |
| 50 | 1,0 | 2,4 |
| 63 | 1,0 | 2,6 |
| 80 | 1,4 | 3,0 |
| 100 | 1,6 | 3,5 |
| 125 | 2,0 | 3,7 |
| 160 | 3,0 | 4,5 |
| 200 | 3,2 | 4,7 |
* Los datos del aceite funcional para Servobear® se aplican a 280 bar de presión de alimentación (presión del sistema) para una cámara.
