Tubos de protección serie 120, 160 y 300
Resumen de los tubos de protección en los cilindros hidráulicos
La selección del tubo de protección adecuado depende de la serie, el tipo de efecto del cilindro hidráulico (simple vástago o doble vástago), así como del tipo de sistema de medición de la carrera.

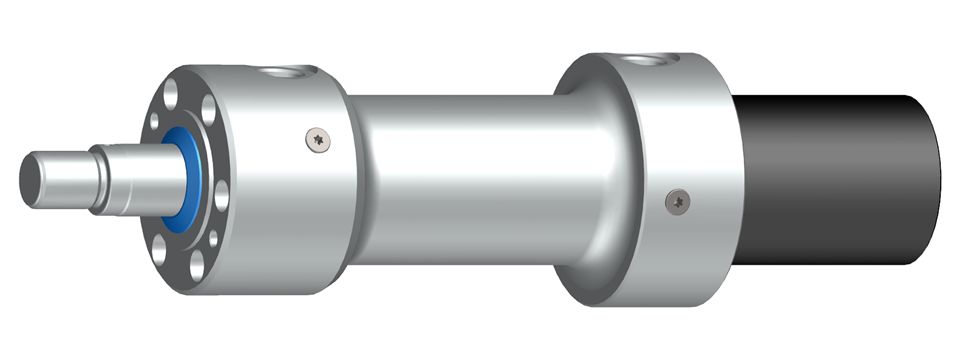

 sólo para la protección del sistema de medición de la carrera, sin fijación del cilindro |
Serie 120/160/300 simple vástago | Tubo de protección para el sistema de medición de la carrera sin fijación | para sistema de medición de la carrera magnetostrictivo |

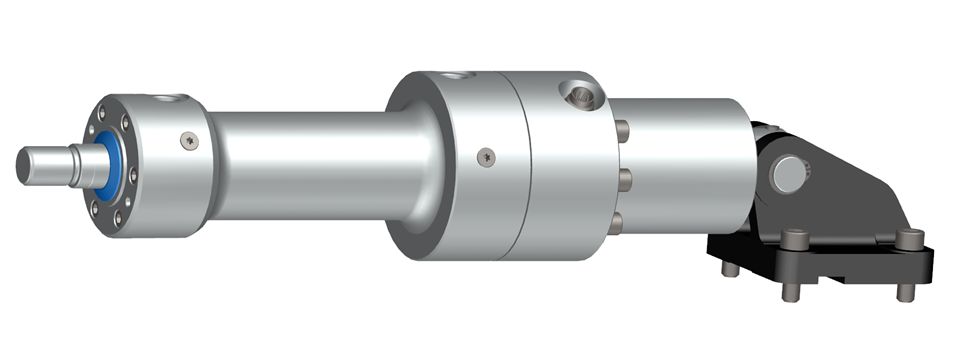

 para la fijación del cilindro en el lado del pistón |
Serie 120/160/300 simple vástago | Tubo de protección para el sistema de medición de la carrera para la fijación | para sistema de medición de la carrera magnetostrictivo |

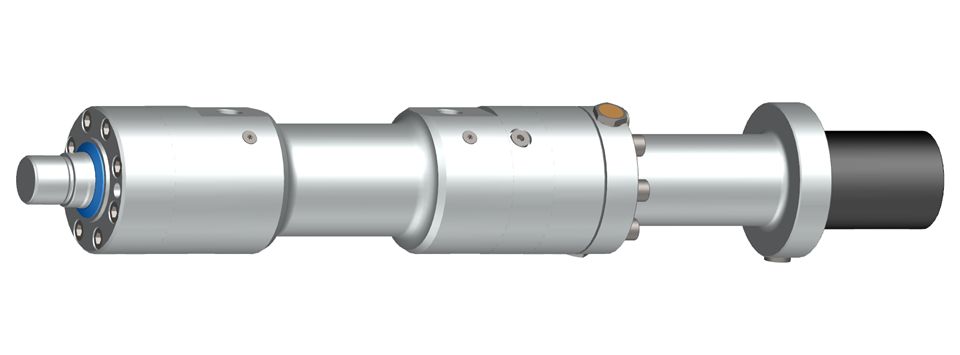

 sólo para la protección e instalación del sistema de medición de la carrera, sin fijación del cilindro |
Serie 120/300 doble vástago | Tubo de protección para el vástago & Tubo de protección para el sistema de medición de la carrera sin fijación |
para sistema de medición de la carrera inductivo o magnetostrictivo |

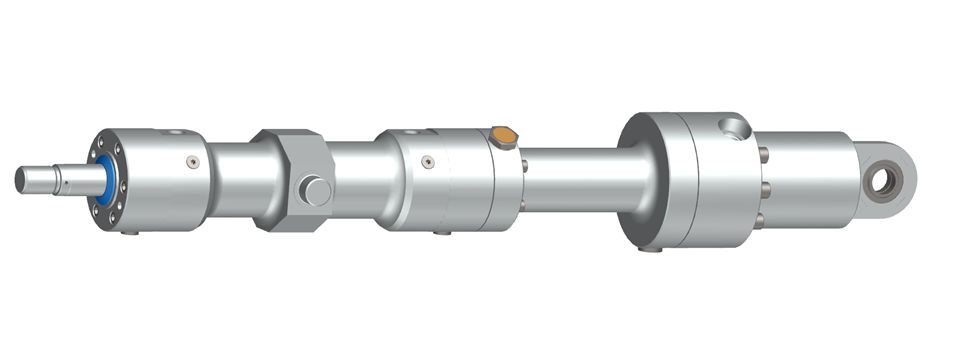

 para la fijación del cilindro en el lado del pistón |
Serie 120/300 doble vástago | Tubo de protección para el vástago & Tubo de protección para el sistema de medición de la carrera para la fijación |
para sistema de medición de la carrera inductivo o magnetostrictivo |
Asignación de las rótulas estándar en los tubos de protección con versión pivotante con rótula
| Serie Cilindro | Cilindro Norma |
Rótula ISO 12240-1 |
Holgura del cojinete | Fijación del cojinete |
| 120, 300 | Hänchen | Forma E (DO) requiere mantenimiento | Grupo N | instalado de forma fija |
| 120 | ISO 8132 | Forma W (LO) con necesidad de mantenimiento | Grupo N | con anillo de seguridad |
| 160 | ISO 8132 | Forma W (LO) con necesidad de mantenimiento | Grupo N | con anillo de seguridad |
Grupo N = juego normal
