Esto es lo que distingue a nuestros cilindros especiales:
  • Décadas de experiencia
  • Asesoramiento in situ
  • Alta calidad de los componentes
  • Solución personalizada
  • Superficies de deslizamiento lapeadas
  • Servicio de repuestos de por vida

Construcciones individuales para cilindros especiales
Cilindro atornillable

Los cilindros hidráulicos se fijan mecánicamente y, a continuación, se conectan hidráulicamente con mangueras o tubos. Una alternativa que ahorra espacio son los cilindros atornillables, que se instalan en orificios escalonados con un cuerpo de cilindro escalonado. Este cilindro, que puede utilizarse en un bloque, suele estar integrado en una máquina y protegido de las influencias externas. Las ventajas:
  • Pequeño volumen de construcción
  • Fácil instalación sin uniones roscadas entre tubos
Cilindro atornillable

Construcciones individuales para cilindros especiales
Cilindro hidráulico con seguro antigiro

Los vástagos en los cilindros hidráulicos suelen tener un seguro antigiro mediante piezas de fijación. Si el vástago no está fijado, puede girar. Incluso pequeños momentos externos pueden ser suficientes, e incluso la estructura superficial del vástago puede provocar un giro durante la carrera. Esto puede evitarse mediante dispositivos mecánicos, incluso para pares muy elevados. Seleccionamos la variante adecuada para su aplicación.
Cilindro con seguro antigiro

Construcciones individuales para cilindros especiales

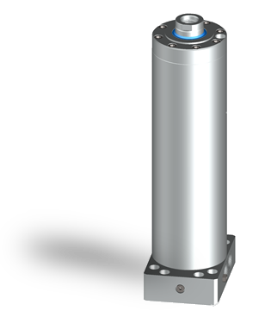

Cilindro hidráulico como columna de guía

La solución para la combinación compacta de movimientos lineales y una guía exacta: la columna de guía templada externamente con cilindro hidráulico integrado. Aquí, las cargas acopladas al vástago pueden guiarse y moverse con precisión, sin cargar el cilindro con cargas laterales.
Cilindro hidráulico como columna de guía
más sobre cilindros hidráulicos como columna de guía

Construcciones individuales para cilindros especiales

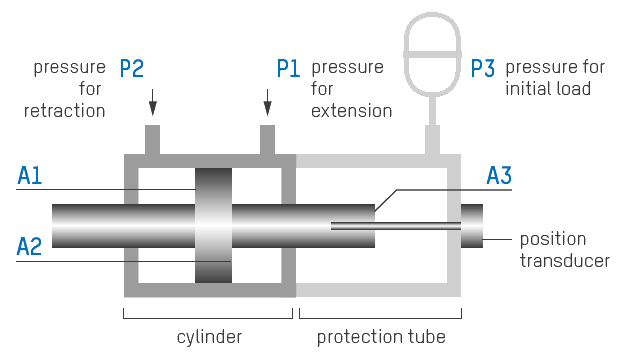

Cilindro hidráulico con tubo de protección de presión

Para una compensación de peso o para lograr un efecto de muelle, a veces es necesario aplicar precargas a los objetos de ensayo. Para ello, son adecuados los cilindros hidráulicos con un tubo de protección presurizado. El accionamiento y el muelle hidráulico se combinan así en un solo componente.

En este caso, un cilindro de doble vástago se presuriza adicionalmente en el vástago libre, el llamado lado del tubo de protección, con presión de un acumulador. El área efectiva A3, que resulta del diámetro del vástago, actúa así como un “muelle del tubo de protección”. El cilindro hidráulico trabaja con sus dos cámaras A1 y A2 además de esta fuerza hidráulica que actúa constantemente.
Cilindro hidráulico con tubo de protección de presión

Construcciones individuales para cilindros especiales
Cilindro síncrono

Para movimientos dinámicos, los cilindros hidráulicos con áreas efectivas del mismo tamaño son ventajosos. La solución cuando hay poco espacio o para tareas de prueba con una carrera larga es el cilindro síncrono. Su longitud total corresponde a la de un cilindro de simple vástago. En este caso, un vástago grande transmite la fuerza hacia el exterior, y en él se introduce un vástago más pequeño. De este modo, se crean dos áreas efectivas para salir A3 y entrada cilindro A2, que son del mismo tamaño.
Cilindro síncrono

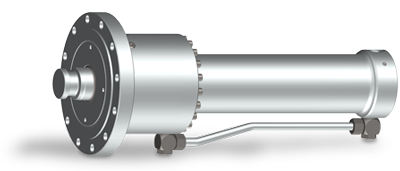

Cilindro de avance rápido con carrera de fuerza
Cilindro de prensa, cilindro hidráulico con función de avance rápido

Si solo se requiere una fuerza muy alta durante un breve rango de carrera al arrancar el cilindro hidráulico, se utilizan cilindros de avance rápido con carrera de fuerza. Para el resto del recorrido de estos cilindros hidráulicos con función de avance rápido, se dispone de una mayor velocidad de desplazamiento, pero con un área efectiva menor y, por tanto, una fuerza menor.
Cilindro de avance rápido en dirección de retracción
más sobre Cilindro de avance rápido con carrera de fuerza

Ampliaciones y adaptaciones para cilindros especiales
Modificación del fluido

Dependiendo del área de aplicación, se requieren diferentes fluidos. En la industria alimentaria se exigen aceites inocuos para la salud, en la acería fluidos difícilmente inflamables. Los cilindros especiales se diseñan en consecuencia con las juntas y los recubrimientos adecuados. Ejemplos de fluidos:
  • Aceites minerales
  • Aceites de silicona
  • Aceites biológicamente degradables
  • Líquido de frenos
Fluido

Ampliaciones y adaptaciones para cilindros especiales
Modificación del material

La elección del material depende de la aplicación y se adapta individualmente a sus necesidades. Por ejemplo:
  • Acero inoxidable para la industria alimentaria
  • Acero amagnético para la industria médica
  • El aluminio ahorra peso
  • Acero resistente al frío para su uso en regiones/zonas frías
Materiales
