Dispositivo anticaída en máquinas
Seguro anticaídas en la ingeniería mecánica para ejes verticales
El dispositivo anticaída sirve para la sujeción de vástagos redondos en ejes verticales.
Garantiza la máxima seguridad y fiabilidad, ya sea para la sujeción continua de cargas en reposo, como componente de seguridad para ejes cargados por gravedad en caso de avería o para la protección eficaz contra caídas en la ingeniería mecánica.
El dispositivo anticaída se bloquea mecánicamente según un principio de auto-reforzamiento y puede cargarse a presión o a tracción. El desbloqueo se realiza mediante presión hidráulica o neumática.
- Seguridad de las personas y de la máquina
- Fuerza de sujeción sin suministro de energía
- Para uso vertical
- Neumático o hidráulico
- Fuerza de bloqueo por principio de autoamplificación
- Certificado por DGUV-Test
Aplicación y uso del dispositivo anticaída
La solución de seguridad para personas y máquinas
El dispositivo anticaída se basa en nuestra experiencia, que ha ido creciendo desde 1965, con los elementos de sujeción de la versión Ratio Clamp®. Hemos seguido desarrollando especialmente esta tecnología probada para garantizar la máxima seguridad en aplicaciones en ejes verticales cargados por gravedad. De este modo, proporcionamos una mayor fuerza de sujeción para el caso de emergencia.
- Fijación de barras circulares de todo tipo, en cualquier posición
- Se bloquea desde el reposo, para frenar también desde el movimiento en caso de emergencia ocasional
- Fuerza de sujeción sin suministro de energía por tiempo ilimitado
- Fija los ejes con exactitud en caso de fallo de corriente, errores de accionamiento o de control
- Prensas y troqueladoras: Evita el descenso de la parte superior, protege la herramienta y al personal operativo
- Máquinas herramienta: Asegura de forma fiable los ejes verticales pesados y los husillos contra caídas
- Robótica y pórticos: Mantiene las herramientas y las cargas de forma segura en su posición, incluso en caso de fallo de los accionamientos
- Intralogística y elevadores: Garantiza la seguridad de personas y mercancías en sistemas de elevación
Principio de funcionamiento del dispositivo anticaída
El elemento de sujeción para dispositivos de retención
El dispositivo anticaída funciona mecánicamente según el principio de funcionamiento de la unión por fricción. En estado sin presión, la fuerza de bloqueo se acumula a través del sistema de sujeción cónico al descender la carga. En este caso, actúa el principio de autoamplificación, por lo que el vástago queda bloqueado.

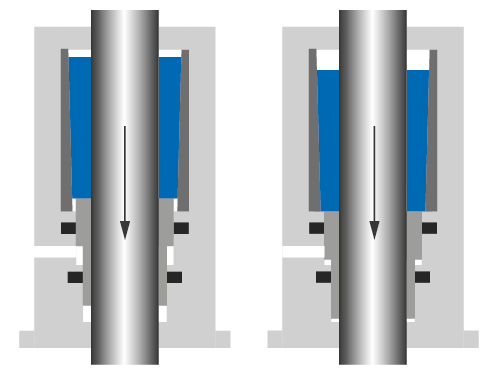

Asegurar la carga
Si la presión de desbloqueo desciende, los segmentos de sujeción, que están bajo la tensión del muelle, se acoplan al vástago que se va a sujetar. Debido a la fricción así generada, la carga está asegurada y el dispositivo anticaída está listo para asumir la carga.
Bloquear, asumir la carga
Tan pronto como el vástago que se va a sujetar se mueve en la dirección de la carga, el sistema de sujeción se bloquea de forma autoamplificada, desplazándose los segmentos de sujeción por la fricción hasta el tope interno. De este modo, se genera la fuerza de bloqueo y se asume la carga.

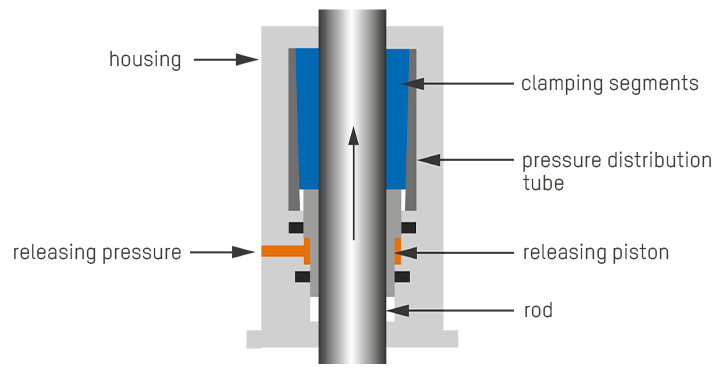

Desbloquear
Mediante la presión de desbloqueo hidráulica o neumática, el pistón de desbloqueo con los segmentos de sujeción se desplaza desde el estado de "asegurar la carga" a la posición desbloqueada hacia arriba.
En el estado bloqueado, además de la presión de desbloqueo, debe aplicarse una fuerza externa sobre el vástago sujeto en sentido contrario a la dirección de la carga.Cargar y sobrecargar
Una vez que se ha asumido la carga, el vástago no se desliza hasta alcanzar la fuerza de bloqueo máxima permitida.
Ocasionalmente puede producirse una sobrecarga con deslizamiento del vástago sin que este o el dispositivo anticaída sufran daños.
Montaje del dispositivo anticaída

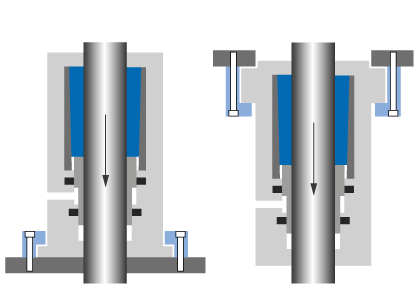

Tipo de fijación Carga de presión o carga de tracción
Brida de fijación fija
Además del resalte de centraje montado de forma fija en el dispositivo anticaída, se puede utilizar una brida fija. Al utilizarlo, se debe prestar atención a que el dispositivo anticaída se instale sin tensiones.
Brida de fijación suelta
Además del resalte de centraje montado de forma fija en el dispositivo anticaída, se puede utilizar una brida suelta. Esto permite compensar tanto el movimiento radial como el vertical.
Sensores del dispositivo anticaída
interruptor de proximidad inductivo interruptor de proximidad presostato
El dispositivo anticaída equiparse opcionalmente con hasta 4 sensores independientes: en función del nivel de rendimiento requerido de la máquina en la que se dispositivo anticaída el dispositivo anticaída , los interruptor de proximidad pueden diseñarse, interruptor de proximidad necesario, en versión redundante o con salida de diagnóstico.
Datos técnicos del dispositivo anticaída
Desbloqueo por presión hidráulica o neumática
En nuestro configurador de productos online HäKo, puede ensamblar el elemento de sujeción - dispositivo anticaída, consultar los datos técnicos con las medidas detalladas y solicitar los datos CAD deseados. Como accesorios, tiene a su disposición diferentes bridas de fijación, así como componentes de sensorización. También se puede montar directamente en HäKo un vástago funcional con extremos del vástago libremente configurables.
Datos técnicos del dispositivo anticaída
Desbloqueo por presión hidráulica o neumática
| DISPOSITIVO ANTICAÍDA PARA EJES VERTICALES |
|||||
| + Bloqueo + Certificación |
Auto-reforzante Prueba DGUV |
||||
| Ø del vástago (mm) |
Carga admisible (kN) |
Longitud de montaje (mm) |
Diámetro de montaje |
||
| 25 | 10 | 152 | 71 | ||
| 28 | 15 | 169 | 82 | ||
| 30 | 20 | 180 | 85 | ||
| 40 | 33 | 211 | 106 | ||
| 50 | 52 | 264 | 125 | ||
| 56 | 67 | 262 | 140 | ||
| 60 | 90 | 262 | 150 | ||
| 63 | 100 | 285 | 160 | ||
| 70 | 107 | 302 | 172 | ||
| 80 | 133 | 322 | 194 | ||
Los valores indicados son válidos para todos los medios.
Dimensiones en azul: Tamaños de almacén
Las fuerzas de bloqueo del dispositivo anticaída para máquinas tienen una seguridad de al menos 2, pero no superan la seguridad de 2,8.
- Carga de presión o carga de tracción
- Desbloqueado hidráulicamente: mín. 40 bar, máx. 250 bar
- Desbloqueado neumáticamente: mín. 4 bar, máx. 10 bar
- Revisión de fábrica del dispositivo anticaída necesaria después de 2 millones de ciclos de conmutación
- Velocidad máx. del vástago: 0,5 m/s
- Temperatura de trabajo: 0 °C hasta +60 °C
- Fluidos: Aceites minerales, HFC o aire comprimido, otros bajo pedido
