Separadores de fluido hidráulicos
Convertidor de presión para todos los fluidos
Para un cambio de fluido, sin suministro hidráulico propio: aceite hidráulico para el accionamiento, agua para la prueba – la presión permanece igual en ambos lados. Es posible una separación completa de los dos fluidos.
Para todas las gamas de presión y casi todos los fluidos, por ejemplo, en cuerpos de presión en instalaciones de ensayo para diferentes fluidos o para separar dos fluidos como aceite hidráulico y agua, emulsiones, líquido de frenos o Skydrol®.
- Solución económica
- Para todos los fluidos hidráulicos
- Larga vida útil
- Para fluidos como agua, emulsión, DOT 4
Separador de medios tipo 1
Los fluidos pueden mezclarse
En los separadores de medios de tipo 1, las fugas de los dos fluidos pueden entrar en contacto. Esto puede ocurrir durante el proceso del pistón, a través de la película de fluido adherida a la pared del tubo. Por ejemplo, aceite mineral HLP 68 en un lado y aceite mineral HLP 32 en el otro.
- Para fluidos que pueden mezclarse en pequeñas cantidades
- Salir a través del fluido 1
- Carrera de retorno a través del fluido 2

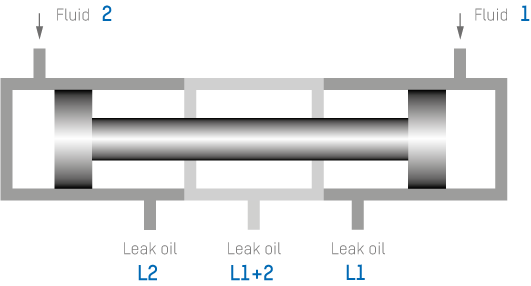

Separador de fluidos tipo 2
Los fluidos no deben mezclarse
En el separador de fluidos de tipo 2, se evita que la película de fluido del fluido 1 entre en contacto con la película de fluido del lado del fluido 2 en las cámaras a través del vástago móvil o la pared del tubo. Esto es especialmente importante cuando se utilizan fluidos incompatibles, como aceite mineral en un lado y Skydrol® o DOT4 en el otro.
- Cámaras separadas espacialmente para fluidos que no deben mezclarse
- Salir a través del fluido 1
- Carrera de retorno a través del fluido 2
- El aceite de fuga se descarga por separado para cada cámara L1 y L2 y, además, desde el área de mezcla L1+2

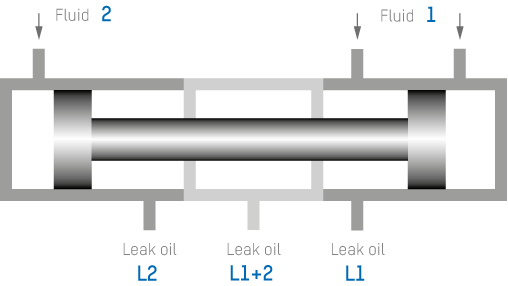

Separador de fluidos tipo 3
Los fluidos no deben mezclarse y carrera de retorno activa
En el separador de fluidos de tipo 3, se evita que la película de fluido del fluido 1 entre en contacto con la película de fluido del lado del fluido 2 en las cámaras a través del vástago móvil o la pared del tubo. A través de las dos conexiones en el cilindro primario, este tipo 3 puede desplazarse activamente. Por ejemplo, cuando el fluido ya no está disponible después de la carrera, como en las pruebas de estallido o con pulsaciones en el funcionamiento regulado.
- Cámaras separadas espacialmente para fluidos que no deben mezclarse
- Salir a través del fluido 1
- La carrera de retorno se realiza activamente a través del fluido 1
- El aceite de fuga se descarga por separado para cada cámara L1 y L2 y, además, desde el área de mezcla L1+2
Datos técnicos de los separadores de fluidos
Propuestas de diseño
| Presión nominal p1 [bar] |
Ø efectivo [mm] |
|
150 |
40 50 80 125 |
|
300 |
50 60 100 140 |
Todos los tamaños y presiones bajo pedido.
En aplicaciones dinámicas, se debe prestar atención, entre otras cosas, a la carrera del separador de fluidos y al rango de oscilación del movimiento y la presión. Para el diseño, se requiere información sobre los dos fluidos utilizados.
