Desmontaje y montaje
Cilindro hidráulico con casquillo de guía
Cilindro hidráulico con casquillo de guía
Los cilindros hidráulicos con casquillo de guía tienen una rosca para el montaje del casquillo de guía en la camisa del cilindro.

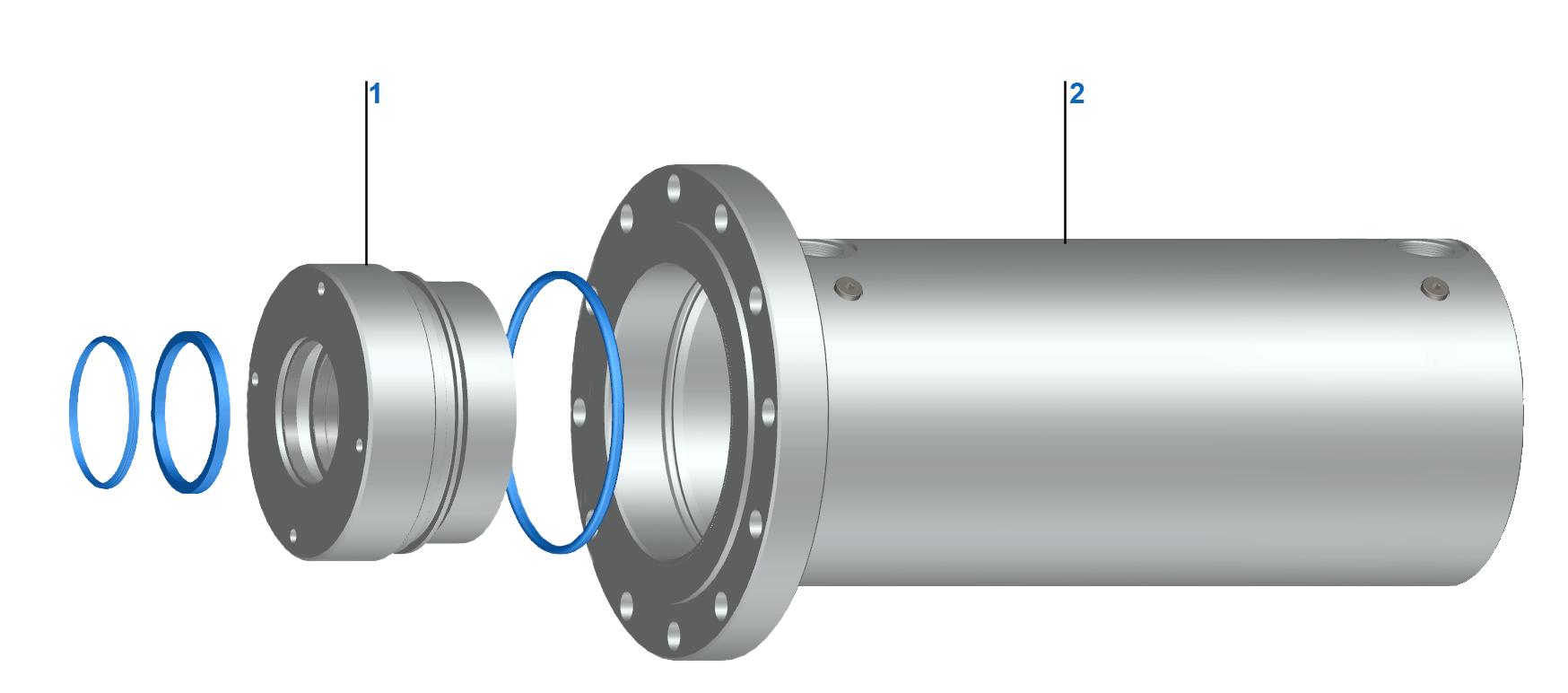

Estructura del cilindro diferencial con casquillo de guía
|
Desmontaje del cilindro hidráulico con casquillo de guía
Indicaciones generales
- Para evitar el vacío en el cilindro, Hänchen recomienda abrir las conexiones o los tornillos de purga del cilindro para el desmontaje.
- Dejar que se escape la mayor cantidad posible de fluido hidráulico que quede en el cilindro.
En el caso de cilindros con sistema de medición de la carrera, retirarlo antes de desmontar el cilindro. Los trabajos de mantenimiento en el sistema de medición de la carrera se describen en la sección Mantenimiento del producto con sistema de medición de la carrera.
Desmontaje del casquillo de guía
- Afloje y desenrosque el casquillo de guía [1] con una llave de pivotes adecuada a través de los orificios frontales.
- Retire con cuidado el casquillo de guía del vástago.
- Extraiga el vástago de la camisa del cilindro.
Montaje del cilindro hidráulico con casquillo de guía
Montaje del casquillo de guía
- Humedezca el pistón y la camisa del cilindro [2] con fluido o utilice una grasa de montaje compatible.
- Coloque el vástago con el pistón en el diámetro interior de la camisa del cilindro.
- Dé forma a las bandas de guía e insértelas en la ranura (siempre que el pistón esté equipado con bandas de guía).
- Introducir el vástago en la camisa del cilindro y empujarlo hasta el tope final.
- Deslice con cuidado el casquillo de guía [1] sobre el vástago.
- Atornille el casquillo de guía en la camisa del cilindro.
- Apriete el casquillo de guía con una llave de pivotes adecuada.
