Cabezales de fijación
Los cabezales de fijación para cilindros hidráulicos y elementos* de sujeción sirven para montar el vástago en la máquina.

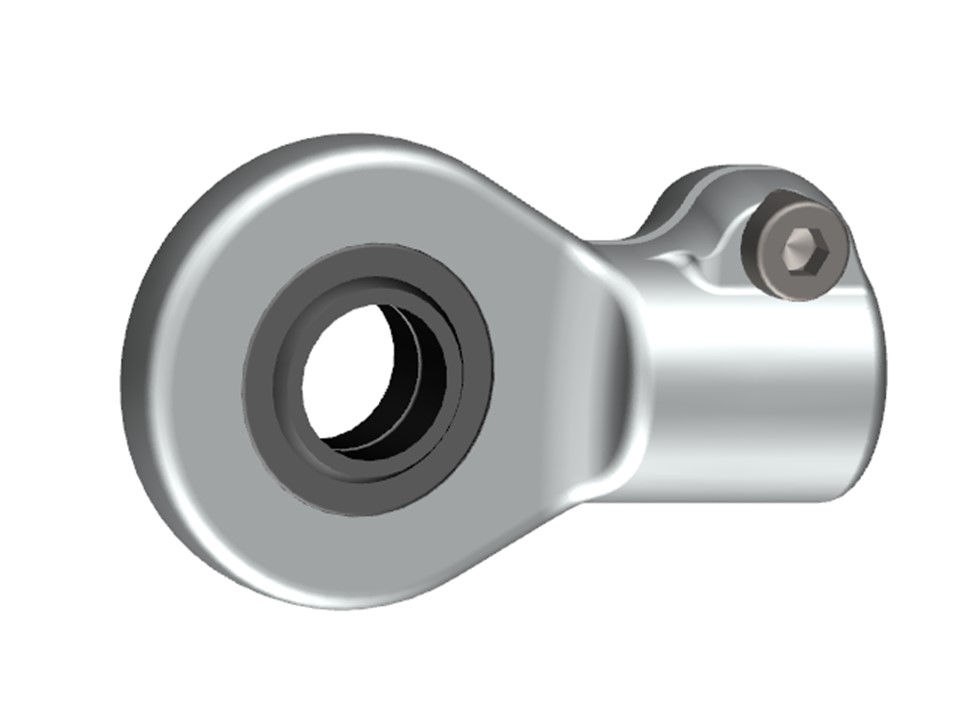

Cabezal de fijación con rosca interna

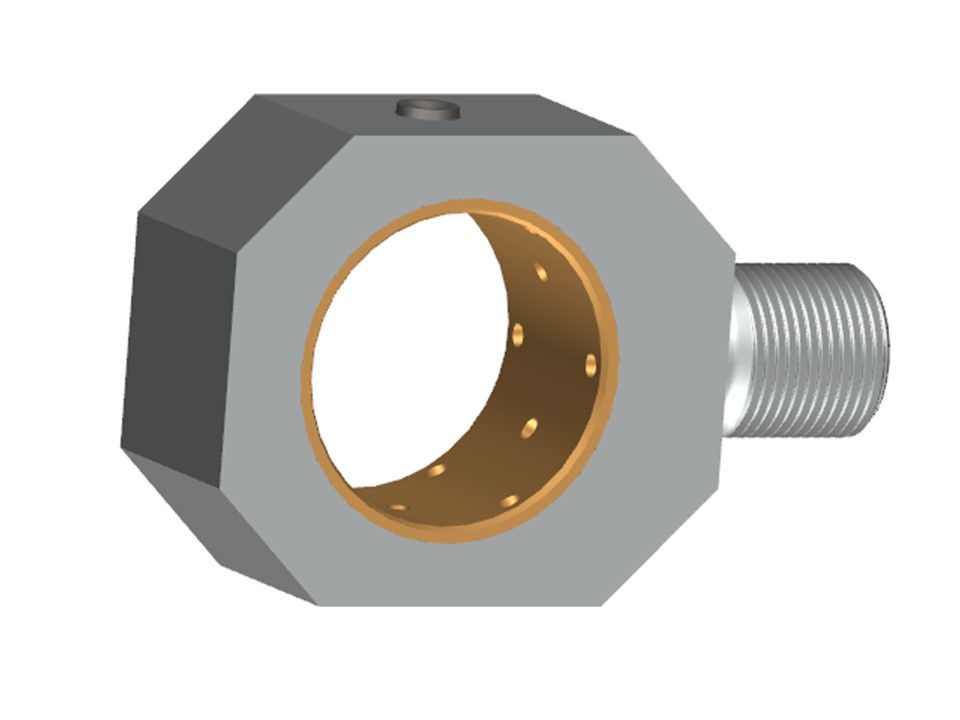

Cabezal de fijación con rosca externa
Montar el cabezal de fijación
- Antes del montaje, humedezca la superficie de la rosca con un adhesivo de seguridad para tornillos, por ejemplo, Loctite 243. Tenga en cuenta el tipo de humectación.
- Enrosque el cabezal de fijación hasta el tope y apriételo.
Los fijadores de roscas líquidos rellenan el juego de la rosca y se endurecen después del apriete. Esto asegura la rosca.

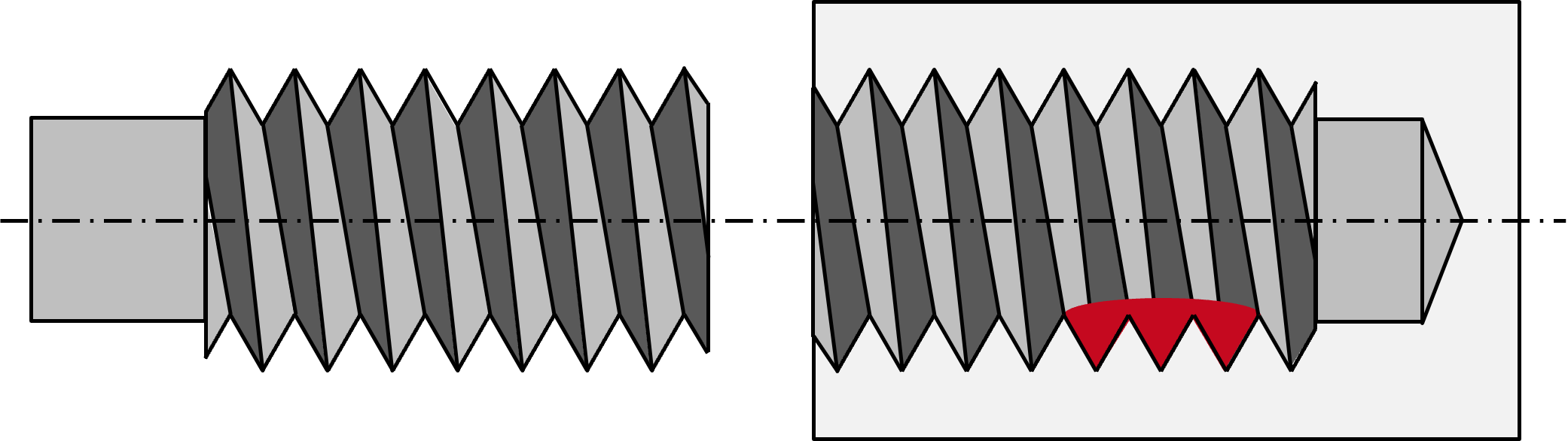

Tipo A
Con rosca de tuerca en el agujero ciego (p. ej., roscas internas del vástago o cabezas de rótula sin ranuras), cuando el aire encerrado no puede salir:
- Aplicar adhesivo de seguridad en el tercio inferior de la rosca de la tuerca.
Debido al aire atrapado, el adhesivo se expulsa al atornillar y se distribuye por toda la superficie de la rosca.

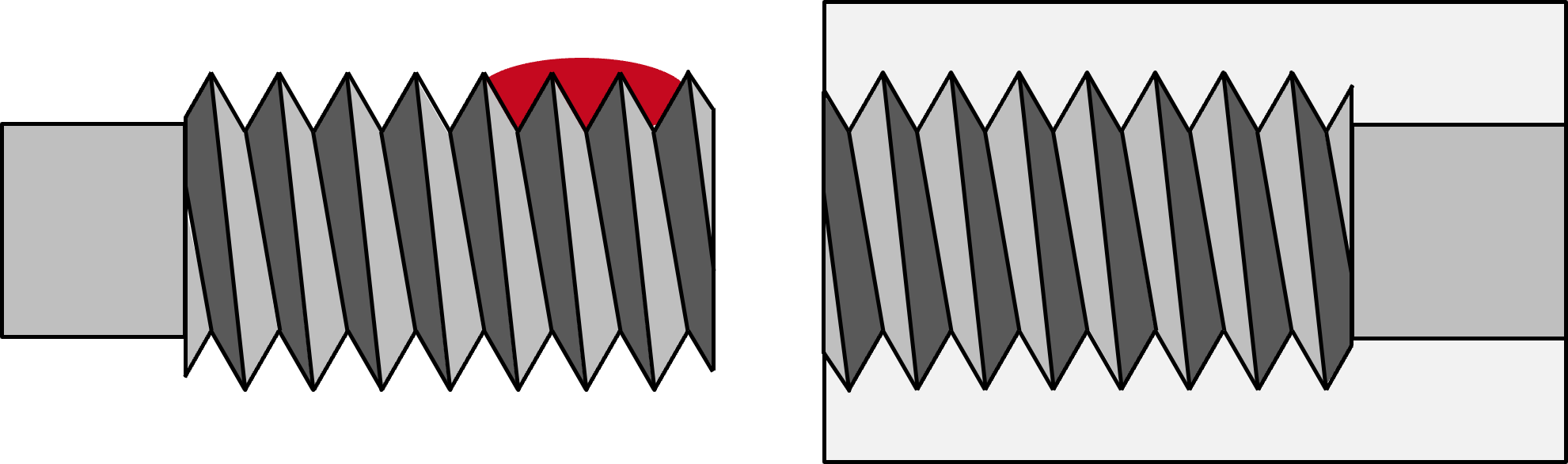

Tipo B
Con rosca de tuerca abierta (p. ej., con roscas internas del vástago con agujero profundo continuo o cabezas de rótula con ranura)
- Aplicar adhesivo de seguridad en el tercio frontal de la rosca del tornillo.
Al enroscar el tornillo, el adhesivo se presiona hacia el interior y se distribuye por toda la superficie de la rosca.
Consejo: Consulte nuestras indicaciones sobre las herramientas adecuadas.
Mantenimiento de las Rótulas radiale
La versión estándar de las rótulas requiere mantenimiento. Deben lubricarse regularmente según la carga y la recomendación del fabricante de la rótula. Tenga en cuenta nuestras indicaciones en la Información técnica - Rótulas.
