Dispositivo anticaída en máquinas
Seguro anticaídas en la ingeniería mecánica para ejes verticales
El dispositivo anticaída sirve para la sujeción de barras redondas en ejes verticales.
Garantiza la máxima seguridad y fiabilidad, ya sea para el aseguramiento continuo de cargas en reposo, como componente de seguridad para ejes sometidos a la gravedad en caso de avería, o para una eficaz protección contra caídas en la ingeniería mecánica.
El dispositivo anticaída se bloquea mecánicamente mediante un principio de auto-refuerzo y está disponible en versión de presión o tracción. El desbloqueo se realiza mediante presión hidráulica o neumática.
- Seguridad de las personas y de la máquina
- Fuerza de bloqueo sin suministro de energía
- Para uso vertical
- Neumático o hidráulico
- Fuerza de bloqueo por principio de autoamplificación
- Certificado por DGUV-Test
Aplicación y uso del dispositivo anticaída
La solución de seguridad para personas y máquinas

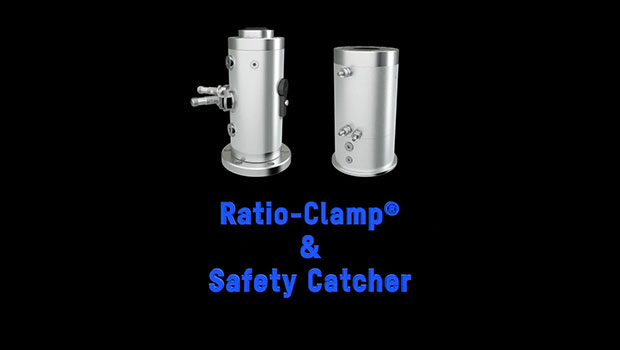

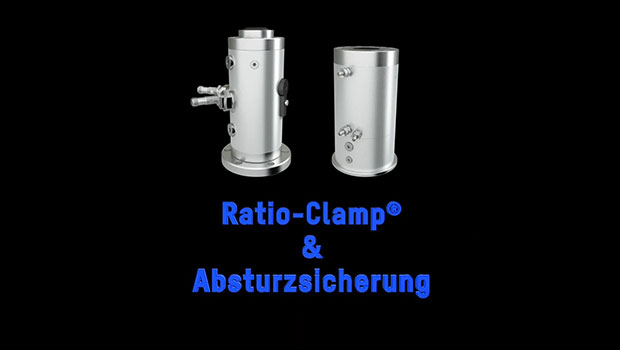

El dispositivo anticaída se basa en nuestra experiencia acumulada desde 1965 con unidades de bloqueo del tipo Ratio Clamp®. Hemos desarrollado especialmente esta tecnología probada para garantizar la máxima seguridad en aplicaciones en ejes verticales sometidos a carga gravitatoria. De este modo, proporcionamos una mayor fuerza de sujeción para casos de emergencia.
- Fijación de barras circulares de todo tipo, en cualquier posición
- Sujeta desde el reposo, y también desde el movimiento para frenar en caso de emergencia ocasional
- Fuerza de bloqueo sin suministro de energía por tiempo ilimitado
- Fija los ejes exactamente en caso de corte de energía, fallos en el accionamiento o en el control
- Prensas y troqueladoras: Evita el descenso de la parte superior, protege la herramienta y al personal operativo
- Máquinas herramienta: Asegura de forma fiable los ejes verticales pesados y los husillos contra caídas
- Robótica y pórticos: Mantiene las herramientas y las cargas de forma segura en su posición, incluso en caso de fallo de los accionamientos
- Intralogística y elevadores: Garantiza la seguridad de personas y mercancías en sistemas de elevación
- Prensas y troqueladoras: Evita el descenso de la parte superior, protege la herramienta y al personal operativo
- Máquinas herramienta: Asegura de forma fiable los ejes verticales pesados y los husillos contra caídas
- Robótica y pórticos: Mantiene las herramientas y las cargas de forma segura en su posición, incluso en caso de fallo de los accionamientos
- Intralogística y elevadores: Garantiza la seguridad de personas y mercancías en sistemas de elevación
Principio de funcionamiento del dispositivo anticaída
La unidad de bloqueo para dispositivos de retención en posición elevada
El dispositivo anticaída funciona mecánicamente según el principio de fricción. En estado sin presión, la fuerza de bloqueo se acumula a través del sistema de sujeción cónico al descender la carga. Aquí actúa el principio de auto-refuerzo, lo que bloquea la barra.
Asegurar la carga
Si la presión de desbloqueo disminuye, los segmentos de sujeción, que están bajo precarga de muelle, se apoyan en la barra a sujetar. La fuerza de fricción resultante asegura la carga y el dispositivo anticaída está listo para asumirla.
Bloquear, asumir la carga
Si la barra a sujetar se mueve en dirección de la carga, los segmentos de sujeción se desplazan por fricción hasta el tope interno. Esto conduce a un bloqueo auto-reforzado del sistema. De este modo, se acumula la fuerza de bloqueo y la carga es asumida.
Desbloquear
Mediante presión de desbloqueo hidráulica o neumática, el pistón de desbloqueo con los segmentos de sujeción es desplazado hacia arriba desde el estado de "asegurar la carga" a la posición desbloqueada.
En el estado bloqueado, además de la presión de desbloqueo, debe aplicarse una fuerza externa en contra de la dirección de la carga sobre la barra sujetada.Cargar y sobrecargar
Una vez asumida la carga, la barra se mantiene segura siempre que no se exceda la fuerza de bloqueo máxima admisible.
Puede producirse ocasionalmente una sobrecarga con deslizamiento de la barra sin que esta o el dispositivo anticaída sufran daños.
Montaje del dispositivo anticaída
Tipo de fijación Carga de presión o carga de tracción
Brida de fijación fija
Además del resalte de centraje montado de forma fija en el dispositivo anticaída, se puede utilizar una brida fija. Al utilizarlo, se debe prestar atención a que el dispositivo anticaída se instale sin tensiones.
Brida de fijación suelta
Además del resalte de centraje montado de forma fija en el dispositivo anticaída, se puede utilizar una brida suelta. Esto permite compensar tanto el movimiento radial como el vertical.
Sensores del dispositivo anticaída
Interruptores de proximidad inductivos e interruptores de presión
El dispositivo anticaída puede equiparse opcionalmente con hasta 4 sensores independientes: Dependiendo del nivel de rendimiento requerido de la máquina en la que se integre el dispositivo anticaída, los interruptores de proximidad pueden preverse, si es necesario, en versión redundante o con salida de diagnóstico.
Datos técnicos del dispositivo anticaída
Desbloqueo por presión hidráulica o neumática
| DISPOSITIVO ANTICAÍDA PARA EJES VERTICALES |
||||||
| + Bloqueo + Certificación |
Auto-reforzante Prueba DGUV |
|||||
| Ø del vástago (mm) |
Carga admisible (kN) |
Longitud de montaje1 (mm) |
Longitud de montaje2 (mm) |
Diámetro de montaje |
||
| 25 | 10 | 152 | 155 | 71 | ||
| 28 | 15 | 169 | 82 | |||
| 40 | 33 | 211 | 214 | 106 | ||
| 50 | 52 | 264 | 125 | |||
| 56 | 67 | 262 | 265 | 140 | ||
| 63 | 100 | 285 | 290 | 160 | ||
| 70 | 107 | 302 | 172 | |||
| 80 | 133 | 322 | 325 | 194 | ||
1 Carga a presión sin collarín de centrado
2 Carga a tracción con collarín de centrado
Los valores indicados son válidos para todos los medios.
Las fuerzas de bloqueo del dispositivo anticaída para máquinas tienen una seguridad de al menos 2, pero no superan la seguridad de 2,8.
- Carga de presión o carga de tracción
- Desbloqueado hidráulicamente: mín. 40 bar, máx. 250 bar
- Desbloqueado neumáticamente: mín. 4 bar, máx. 10 bar
- Revisión de fábrica del dispositivo anticaída necesaria después de 2 millones de ciclos de conmutación
- Velocidad máx. del vástago: 0,5 m/s
- Temperatura de trabajo: 0 °C hasta +60 °C
- Fluidos: Aceites minerales, HFC o aire comprimido, otros bajo pedido
Como accesorios, dispone de varias bridas de fijación y componentes de tecnología de sensores. Una barra funcional con extremos del vástago libremente configurables también puede ser configurada en el configurador de productos en línea HäKo.
FAQ - Unidad de bloqueo dispositivo anticaída
Preguntas sobre fundamentos de ingeniería mecánica
- ¿Cuál es la diferencia entre la sujeción estática y el frenado dinámico?
-
La sujeción estática sirve para mantener de forma segura una carga ya detenida, tal como lo hace esta unidad de bloqueo. El frenado dinámico, en cambio, es la desaceleración de un movimiento. El dispositivo anticaída Hänchen está diseñado y certificado para la sujeción estática, no para el frenado en movimiento.
- ¿Qué importancia tiene una certificación DGUV Test para una unidad de bloqueo?
-
La certificación DGUV Test confirma que la unidad de bloqueo ha sido probada como componente de seguridad técnica según normas europeas como la EN ISO 16092-1/-3 para prensas. Simplifica la evaluación de riesgos de la máquina en su conjunto, ya que la función de protección está oficialmente demostrada.
- ¿Qué diferencia a la unidad de bloqueo Hänchen de las válvulas de retención hidráulicas?
-
A diferencia de las válvulas de retención hidráulicas (p. ej., válvulas antirretorno desbloqueables), la unidad de bloqueo Hänchen funciona de forma puramente mecánica e independiente de la energía. Esto ofrece una mayor seguridad en caso de caída de presión o fugas y, como componente certificado, cumple los requisitos de un dispositivo anticaída sin necesidad de sistemas redundantes adicionales.
del dispositivo anticaída
- ¿Dónde se utiliza típicamente la unidad de bloqueo como dispositivo anticaída?
La unidad de bloqueo - dispositivo anticaída se utiliza principalmente para asegurar ejes verticales sometidos a carga gravitacional en sistemas hidráulicos. Los casos de aplicación típicos incluyen prensas, dispositivos de elevación y otras máquinas en las que una carga debe mantenerse de forma segura en posición.
- ¿Qué requisitos debe cumplir el vástago para el uso de la unidad de bloqueo?
La unidad de bloqueo está diseñada para su uso en vástagos cromados. Esta condición de la superficie garantiza un efecto de bloqueo fiable y una larga vida útil de los segmentos de bloqueo y de la barra.
- ¿Cuál es la diferencia entre un dispositivo de detención y un dispositivo anticaída?
La principal diferencia radica en el propósito de uso y el comportamiento al liberar el bloqueo.
El dispositivo anticaída es un componente de seguridad especializado para sujetar cargas en ejes verticales. Gracias a la autoamplificación al asumir la carga, genera fuerzas enormes; para liberarlo, se requiere una carrera de alivio.El dispositivo de detención sirve como solución universal para la sujeción precisa de ejes en cualquier posición de montaje. Libera la posición exactamente en el punto de sujeción sin necesidad de mover la barra.
