Cilindro estándar
Fabricante de cilindros hidráulicos
Los cilindros hidráulicos ofrecen muchas ventajas: son duraderos, de baja fricción y robustos. Las series 120 y 300 de nosotros como fabricante de cilindros hidráulicos tienen una respuesta superior, un bajo desgaste y, por lo tanto, largos intervalos de mantenimiento.
Con la típica calidad Hänchen y con elementos de cierre coordinados, estos cilindros estándar cumplen con los más altos requisitos técnicos para accionamientos seguros y regulados de forma fiable.
Más allá de nuestros módulos estándar, desarrollamos y producimos cilindros hidráulicos especiales individuales de alta calidad para una amplia variedad de campos de aplicación.
- Arranque desde el reposo a plena carga
- Potencia constantemente disponible y simultánea
- Diseño compacto
- Baja fricción
- Sin riesgo de fallo
- Sin efecto "stick-slip"
Características de un cilindro hidráulico
Ventajas de la hidráulica
- Listo para funcionar: desde el reposo a plena carga
- El diseño compacto con baja resistencia a la inercia garantiza una alta densidad de potencia. De este modo, los cilindros pueden arrancar inmediatamente a plena carga y cambiar rápidamente la dirección del movimiento.
- En posición: en cualquier situación
Las velocidades se pueden ajustar de forma continua con un concepto de control sencillo que mantiene una alta precisión de posicionamiento, incluso cuando los requisitos varían mucho.
- Rápido: incluso con carga elevada
La fuerza y la velocidad son constantes y se pueden aprovechar simultáneamente a plena potencia.
- Cilindros hidráulicos para cada rango de frecuencia
El dinamismo requerido del accionamiento decide sobre el tipo de efecto del cilindro. Con válvulas de regulación rápidas, incluso los cilindros diferenciales alcanzan una alta calidad de perfil a altas frecuencias. Los valores límite que se muestran en el diagrama se consideran valores de referencia para su diseño. Dependen de diversas condiciones de uso; le ayudaremos con la selección.
Series de los cilindros estándar de Hänchen
Para oscilaciones de carrera larga y corta
Nuestro extenso programa estándar es perfecto para muchas aplicaciones diferentes.
Disponemos de una amplia gama de cilindros estándar, diseñados específicamente para el ámbito de los ensayos con altas dinámicas. Para obtener más información, haga clic aquí:

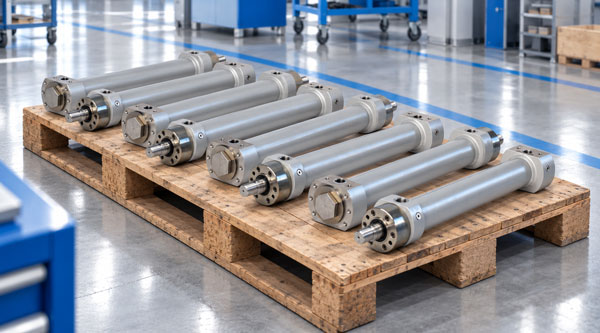

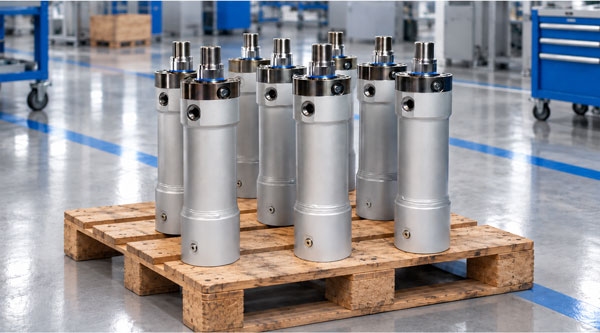

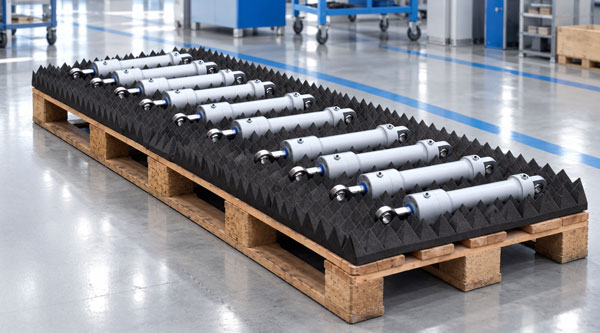

Cilindros de serie
Diseño optimizado para usted - Proceso optimizado para nosotros
Si se necesita repetir un lote de mayor tamaño, vale la pena diseñar el cilindro hidráulico exactamente para el requisito respectivo. Aquí, Hänchen, como fabricante de cilindros hidráulicos, adopta un enfoque integral para ofrecer un cilindro de serie con una relación precio-rendimiento optimizada.
- Bajos costes unitarios del cilindro
- El cilindro puede hacer exactamente lo que exige la aplicación
- Plazos de entrega rápidos gracias a los procesos optimizados para la serie
- Suministro rápido de piezas de repuesto gracias al almacenamiento de las juntas
Si necesita cilindros de doble efecto
como cilindros de serie
por favor, consúltenos directamente:
Sistemas de juntas y guías
El sistema de juntas en el cierre y en el pistón es el corazón de un cilindro hidráulico y determina sus posibilidades de aplicación. Con él se definen las propiedades de fricción y el comportamiento stick-slip del cilindro estándar, las velocidades que se pueden alcanzar y cómo influyen las fuerzas laterales.
El equipamiento de un cilindro hidráulico describe sus características internas decisivas que determinan directamente el rendimiento y la vida útil. Esto incluye principalmente la configuración de las juntas, las guías y la calidad del material:
- Sistemas de juntas y guiado para pistón y cierre
- El material de las juntas utilizado (p. ej., basado en FKM)
- La calidad del vástago (material y recubrimiento superficial)
Mediante la selección específica de estas características, el cilindro se adapta óptimamente a su aplicación específica y a las condiciones de funcionamiento correspondientes.
Preguntas sobre el equipamiento
de cilindros hidráulicos
- ¿Qué función tienen los sistemas de juntas en un cilindro hidráulico?
-
El sistema de juntas determina la fricción, el comportamiento stick-slip, la velocidad admisible y el desgaste de un cilindro hidráulico. La junta adecuada influye así de manera decisiva en la precisión, la vida útil y la eficiencia energética de la aplicación.
- ¿Por qué se utilizan superficies de deslizamiento del cilindro lapeadas?
-
Las superficies de deslizamiento lapeadas mejoran la lubricación entre la junta y la camisa del cilindro y aumentan la redondez del vástago para una presión de contacto uniforme de la junta. Esto reduce la fricción y el desgaste, mientras que la vida útil y la seguridad operativa del cilindro hidráulico aumentan.
- ¿Por qué los cilindros hidráulicos Hänchen alcanzan una vida útil especialmente larga?
-
La larga vida útil se basa en una alta precisión de fabricación, superficies de deslizamiento lapeadas, sistemas de juntas modernos y un mecanizado preciso de todos los componentes. Estas características reducen de forma sostenible la fricción, el desgaste y los fallos no planificados.
Accesorios y herramientas para cilindro estándar

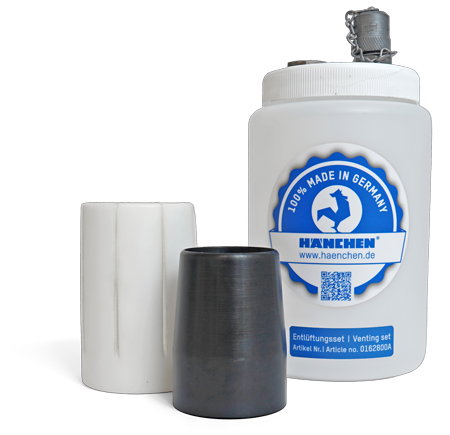

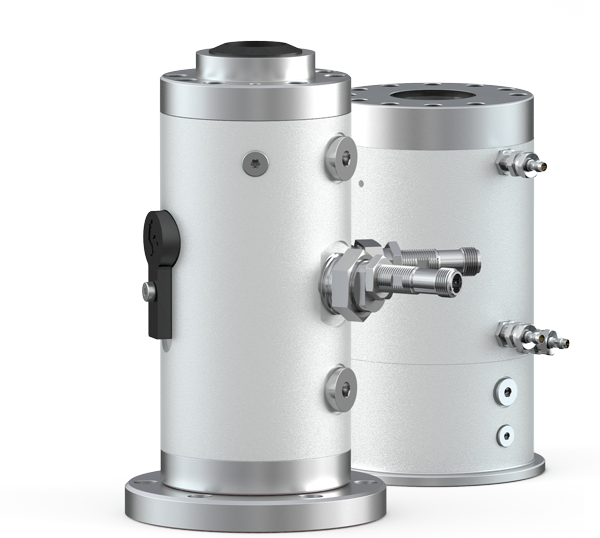

Elementos de fijación, herramienta de montaje y componentes del sistema
En el configurador de productos HÄKO encontrará nuestros accesorios y herramientas disponibles de serie, adecuados para el cilindro que haya seleccionado.
Datos técnicos de los cilindros estándar Hänchen
Cilindros hidráulicos del fabricante
Tipo de efecto: cilindro diferencial, cilindro de doble vástago | Sistemas de juntas: ejecución básica, Servocop®, Servoseal®, Servofloat® |
Velocidades: hasta 2 m/s | Carrera: 1 - 6.000 mm
Puede realizar el diseño hidráulico de los cilindros hidráulicos, así como la selección de los accesorios, válvulas y datos técnicos adecuados
en nuestro configurador de productos HÄKO.
| Serie 120 | Serie 300 | |||||||
| Ø del pistón (mm) |
Ø del vástago (mm) |
Fuerza F1 | F2 (kN) |
Presión máx.* (bar) |
Fuerza F1 | F2 (kN) |
Presión máx.* (bar) |
|||
| 25 | 12 16 |
7,4 | 7,4 | |
5,7 4,3 |
150 150 |
14,7 | |
--- 8,7 |
--- 300 |
|
| 32 | 16 20 |
12,1 | 12,1 | |
9,0 7,4 |
150 150 |
24,1 | |
--- 14,7 |
--- 300 |
|
| 40 | 20 25 30 |
18,8 | 18,8 | |
14,1 11,5 --- |
150 150 --- |
37,7 | 37,7 | |
--- 23,0 16,5 |
--- 300 300 |
|
| 50 | 25 30 40 |
29,5 | 29,5 | |
22,1 18,8 --- |
150 150 --- |
58,9 | 58,9 | |
--- 37,7 21,2 |
--- 300 300 |
|
| 60 | 30 40 50 |
42,4 | 42,4 | |
31,8 23,6 --- |
150 150 --- |
84,8 84,8 |
--- 47,1 25,9 |
--- 300 300 |
|
| 80 | 40 50 60 |
75,4 | 75,4 | |
56,5 45,9 --- |
150 150 --- |
150,8 | 150,8 | |
--- 91,9 66,0 |
--- 300 300 |
|
| 100 | 50 60 80 |
117,8 | 117,8 | |
88,4 75,4 --- |
150 150 --- |
235,6 | 235,6 | |
--- 150,8 84,8 |
--- 300 300 |
|
| 125 | 60 80 100 |
184,1 | 184,1 | |
141,7 108,7 --- |
150 150 --- |
368,2 | 368,2 | |
--- 217,4 132,5 |
--- 300 300 |
|
| 140 | 80 100 |
230,9 | 230,9 | |
155,5 113,1 |
150 150 |
461,8 | |
--- 226,2 |
--- 300 |
|
| 160 | 80 100 |
301,6 | 301,6 | |
226,2 183,8 |
150 150 |
603,2 | |
--- 367,6 |
--- 300 |
|
| 180 | 100 120 |
381,7 | 381,7 | |
263,9 212,1 |
150 150 |
763,4 | |
--- 424,1 |
--- 300 |
|
| 200 | 100 120 140 |
628,3 | 628,3 | |
471,2 402,1 --- |
200 200 --- |
942,5 | |
--- --- 480,7 |
--- --- 300 |
|
| 220 | 120 140 160 |
760,3 | 760,3 | |
534,1 452,4 --- |
200 200 --- |
1.140,0 | |
--- --- 537,2 |
--- --- 300 |
|
| 250 | 120 140 180 |
981,7 | 981,7 | |
755,6 673,9 --- |
200 200 --- |
1.472,0 | |
--- --- 709,2 |
--- --- 300 |
|
| 300 | 160 200 |
1.413,7 | | 1.011,6 --- |
200 --- |
2.120,6 | |
--- 1.178,2 |
--- 300 |
|
* Para la fijación con versión pivotante, la presión está limitada a 120 bar.
F1 = Fuerza a compresión al salir el cilindro | F2 = Fuerza de tracción al entrar el cilindro
En los cilindros de doble vástago, la entrada y la salida corresponden al valor F2.
FAQ - Cilindros estándar
Preguntas generales
- ¿Qué ventajas ofrecen los cilindros hidráulicos estándar Hänchen?
Los cilindros estándar Hänchen se caracterizan por una larga vida útil, alta precisión de posicionamiento, baja fricción, alta eficiencia y un diseño compacto. Además, los usuarios se benefician de largos intervalos de mantenimiento y una alta calidad de fabricación.
- ¿En qué ámbitos de aplicación típicos los cilindros hidráulicos son superiores a las soluciones electromecánicas?
Los cilindros hidráulicos son siempre superiores a los accionamientos electromecánicos cuando se requieren grandes fuerzas, carreras largas, alta dinámica o condiciones ambientales especialmente adversas. Los ámbitos de aplicación típicos son:
- Prensas y tecnología de conformado – con fuerzas de proceso muy elevadas
- Plásticos y fundición a presión – apertura y cierre rápidos de moldes pesados con alta cadencia
- Bancos de prueba – simulación de cambios de carga precisos a lo largo de millones de ciclos
- Plataformas de movimiento y hexápodos – movimientos sensibles y sin sacudidas
- Instalaciones con muchos accionamientos – una unidad alimenta muchos cilindros simultáneamente
- ¿Qué diferencia a los cilindros de serie de las soluciones estándar?
Los cilindros de serie se diseñan específicamente para los requisitos de una aplicación recurrente. Se optimizan los materiales, las juntas y el diseño, lo que mejora la relación calidad-precio en la producción en serie. Estas adaptaciones son especialmente rentables para aplicaciones con demanda regular y pedidos de seguimiento planificados.
- ¿Qué propósito cumple la amortiguación final en un cilindro hidráulico?
La amortiguación final frena la velocidad del pistón de forma controlada poco antes de alcanzar la posición final. Esto evita un tope mecánico brusco, reduce la carga sobre la estructura de la máquina, minimiza los ruidos y aumenta la vida útil del cilindro.
Más información sobre la amortiguación final se encuentra en nuestra información técnica.
