Altas velocidades, frecuencias, aceleraciones: los cilindros Hänchen de las series 120 y 300 con sistema de medición de desplazamiento integrado siempre se mantienen al día. Esto hace que estos cilindros servohidráulicos sean perfectamente adecuados también para tareas de prueba ligeras o de carrera larga.
Con la típica calidad de Hänchen y con elementos de cierre coordinados, estos servocilindros cumplen los requisitos técnicos más exigentes para accionamientos seguros y regulados de forma fiable.
Hänchen es fabricante de cilindros hidráulicos industriales y de máquinas hidráulicas especiales completas con ejecución según la Directiva de Máquinas.
Altas velocidades, frecuencias, aceleraciones: los cilindros Hänchen de las series 120 y 300 con sistema de medición de desplazamiento integrado siempre se mantienen al día. Esto hace que estos cilindros servohidráulicos sean perfectamente adecuados también para tareas de prueba ligeras o de carrera larga.
Con la calidad Hänchen típica, con elementos de cierre coordinados, estos cilindros hidráulicos de alta calidad cumplen los requisitos técnicos más exigentes para sistemas de accionamiento seguros y controlados de forma fiable.
Si se necesitan cilindros hidráulicos para tareas muy exigentes, nuestros cilindros de prueba para sistemas de prueba son la elección correcta.

Para la sensibilidad necesaria, Hänchen ofrece componentes de tecnología de sensores y válvulas adecuados, todo para accionamientos de alta dinámica y precisión con alta densidad energética.
Para operar el sistema de accionamiento en un entorno de Industria 4.0, los sensores también pueden proporcionar datos para la monitorización de estado:
Los cilindros de prueba hidráulicos son adecuados para aplicaciones hidrodinámicas. Puede obtener más información sobre esto con nosotros en Cilindro de prueba.
La dinámica requerida del accionamiento determina el tipo de efecto del cilindro. Con válvulas de regulación rápidas, incluso los cilindros diferenciales alcanzan una alta calidad de perfil a altas frecuencias.
Los valores límite indicados en el diagrama se consideran valores orientativos para su diseño. Dependen de diversas condiciones de uso; nosotros le ayudaremos con la selección.
El sistema de juntas en el cierre y en el pistón son el corazón de un cilindro hidráulico y determinan sus posibilidades de aplicación. Con esto, usted define la sensibilidad con la que se puede mover el servocilindro, las amplitudes mínimas que se pueden alcanzar y cómo influyen las fuerzas laterales. Además, puede elegir sistemas de juntas de bajo desgaste.
Para los servocilindros que funcionan de forma oscilante, recomendamos la guía de composite Servoslide® o las bandas de guía de PTFE como sistema de guiado en el cierre.
Aquí puede obtener más información sobre el equipamiento del cierre y el pistón en el cilindro hidráulico.

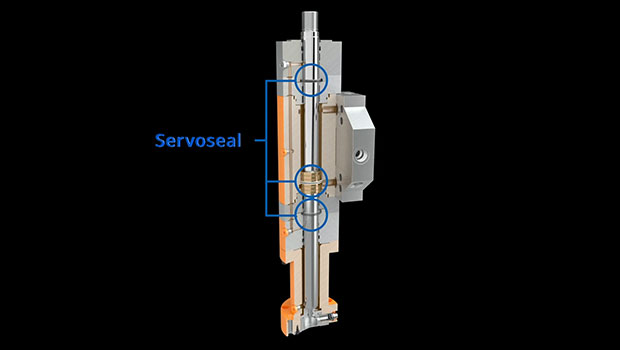

Gracias al uso de nuestras juntas Servoseal en las series esbeltas 120 y 300, se elimina la necesidad de cilindros de prueba masivos en aplicaciones con frecuencias de hasta 25 Hz.
Sus ventajas de un vistazo:
Gracias al uso de nuestras juntas Servoseal en las series esbeltas 120 y 300, se elimina la necesidad de cilindros de prueba masivos en aplicaciones con frecuencias de hasta 25 Hz.
Sus ventajas de un vistazo:

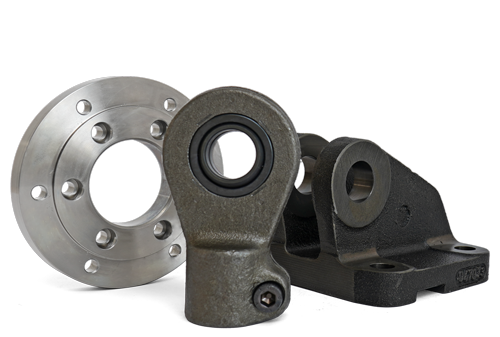

En el configurador de productos HÄKO encontrará nuestros accesorios y herramientas disponibles de serie, adecuados para el cilindro que haya seleccionado.
Tipo de efecto: cilindro diferencial, cilindro de doble vástago* | Sistemas de juntas: ejecución básica, Servocop®, Servoseal®*, Servofloat® |
Velocidades: hasta 2 m/s | Carrera: 1 - 1.500 mm
| Serie 120 150 bar** |
Serie 160 ISO 6020-1 160 bar |
Serie 300 300 bar |
|||
| Ø del pistón (mm) |
Ø del vástago (mm) |
Fuerza F1 | F2 (kN) |
Fuerza F1 | F2 (kN) |
Fuerza F1 | F2 (kN) |
|
| 40 | 25 | 18,8 | 11,5 | --- | --- | |
| 50 | 25 28 30 40 |
29,5 | 22,1 --- 29,5 | 18,8 --- |
--- 31,4 | 21,6 --- --- |
--- --- 58,9 | 37,7 58,9 | 21,2 |
|
| 60 | 30 40 50 |
42,4 | 31,8 42,4 | 23,6 --- |
--- |
--- 84,8 | 47,1 84,8 | 25,9 |
|
| 63 | 36 | --- | 49,9 | 33,6 | --- | |
| 80 | 40 45 50 60 |
75,4 | 56,5 --- 75,4 | 45,9 --- |
--- 80,4 | 55,0 --- --- |
--- --- 150,8 | 91,9 150,8 | 66,0 |
|
| 100 | 50 56 60 80 |
117,8 | 88,4 --- 117,8 | 75,4 --- |
--- 125,7 | 86,3 --- --- |
--- --- 235,6 | 150,8 235,6 | 84,8 |
|
| 125 | 60 70 80 100 |
184,1 | 141,7 --- 184,1 | 108,7 --- |
--- 196,3 | 134,8 --- --- |
--- --- 368,2 | 217,4 368,2 | 132,5 |
|
| 140 |
80 |
230,9 | 155,5 230,9 | 113,1 |
--- |
--- |
|
| 160 |
80 |
301,6 | 226,2 301,6 | 183,8 |
--- |
--- |
|
| 180 |
100 |
381,7 | 263,9 381,7 | 212,1 |
--- |
--- |
|
* No apto para la serie 160
** Para la fijación con versión pivotante, la presión está limitada a 120 bar.
F1 = Fuerza a compresión al salir el cilindro | F2 = Fuerza de tracción al entrar el cilindro
En los cilindros de doble vástago, la entrada y la salida corresponden al valor F2.
